Основные особенности
Благодаря эффективной Т-образной структуре станины и портальной колонне коробчатого сечения горизонтальный обрабатывающий центр серии H имеет высокую жесткость и точность обработки.
Станок используется для многосторонней обработки заготовок методом фрезерования, сверления, развертывания, растачивания, нарезания резьбы и т. д. Область применения: автомобильная, авиационная, космическая, горнодобывающая, судостроительная, текстильная промышленность, железнодорожное машиностроение и другие.

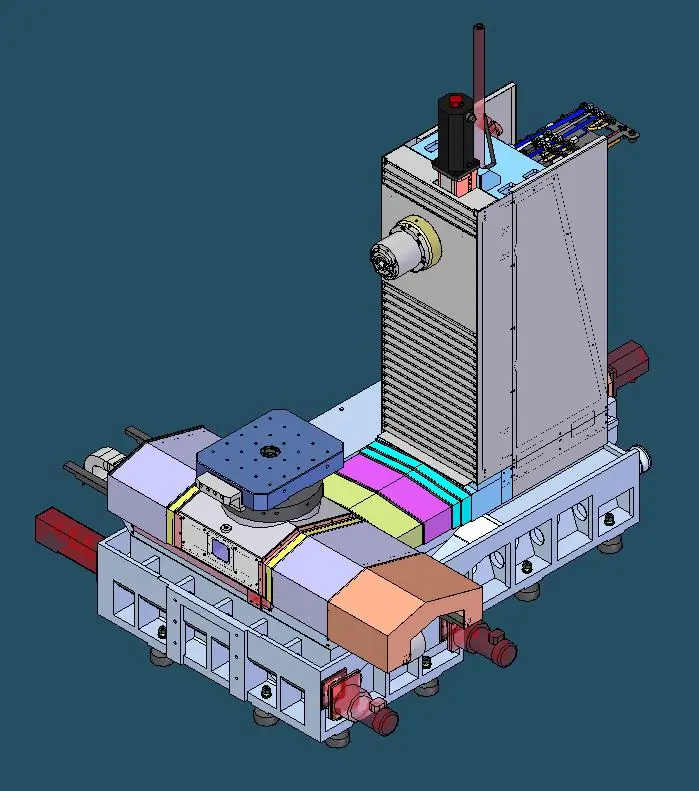

Структура оборудования
Станок состоит из станины, колонны, суппорта, делительно-поворотного стола, передней бабки, гидравлической системы, кабинетной защиты, системы ЧПУ и системы смазывания и охлаждения. Магазин инструментов может быть дискового или цепного типа.

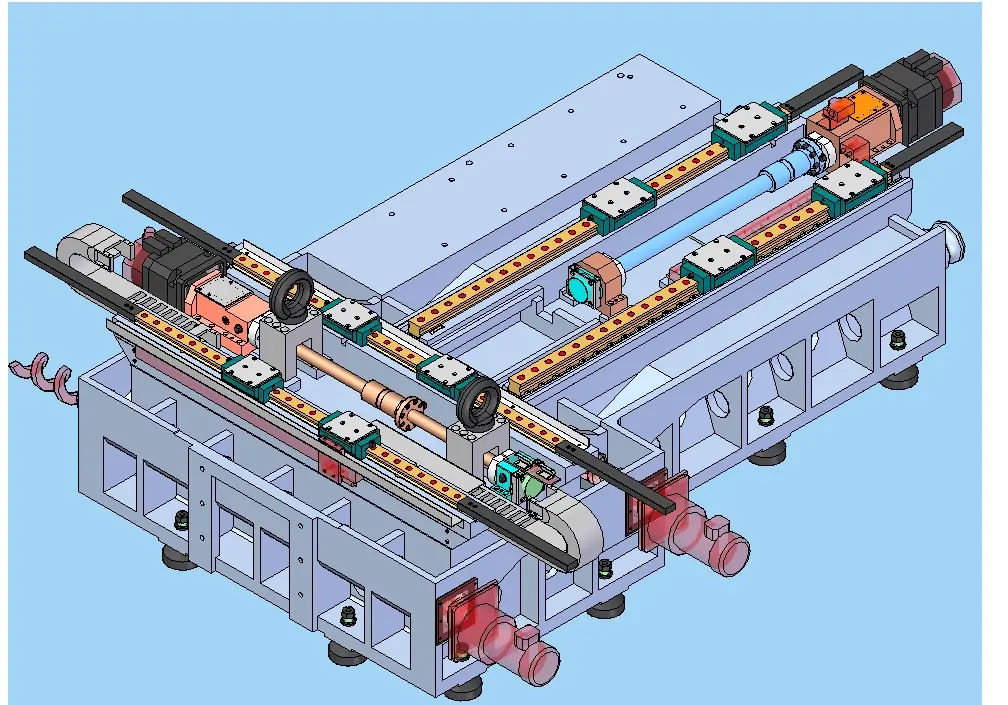

Станина
Благодаря Т-образной структуре и конструкции коробчатого типа станок имеет высокие показатели устойчивости к вибрациям. На станине установлены две линейные направляющие, по которым перемещается рабочий стол и колонна. На обеих сторонах станины предусмотрены отверстия для удаления стружки и сбора СОЖ.

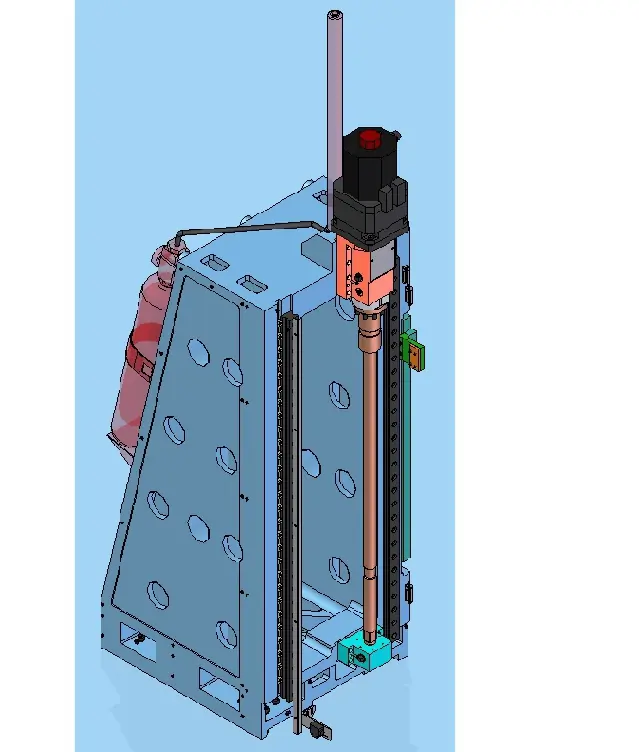

Колонна
Вертикальная колонна горизонтального обрабатывающего центра представляет собой закрытую симметричную рамную конструкцию, усиленную продольными и поперечными кольцевыми ребрами жесткости. По обе стороны колонны имеются стыковочные места для установки линейных направляющих качения, которые осуществляют перемещение передней бабки (установочная опорная поверхность линейной направляющей). В вертикальном направлении колонны (по оси Y), между двумя направляющими, имеются установочные муфты и шариковый винт, которые приводят в движение переднюю бабку (перемещение вверх и вниз). По обе стороны колонны предусмотрены кожухи из нержавеющей стали, обеспечивающие надежную защиту направляющих и ходовых винтов.

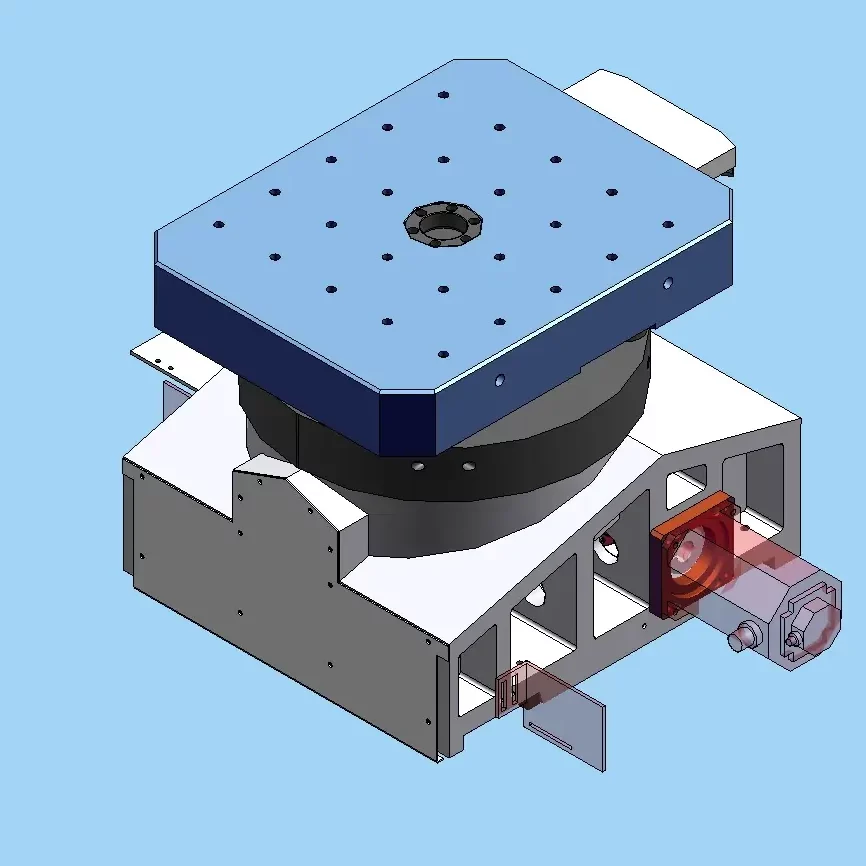

Поворотный стол
Позиционирование и фиксация рабочего стола осуществляется сервоприводом с высокой точностью, минимальная единица поворота составляет 0,001°.
