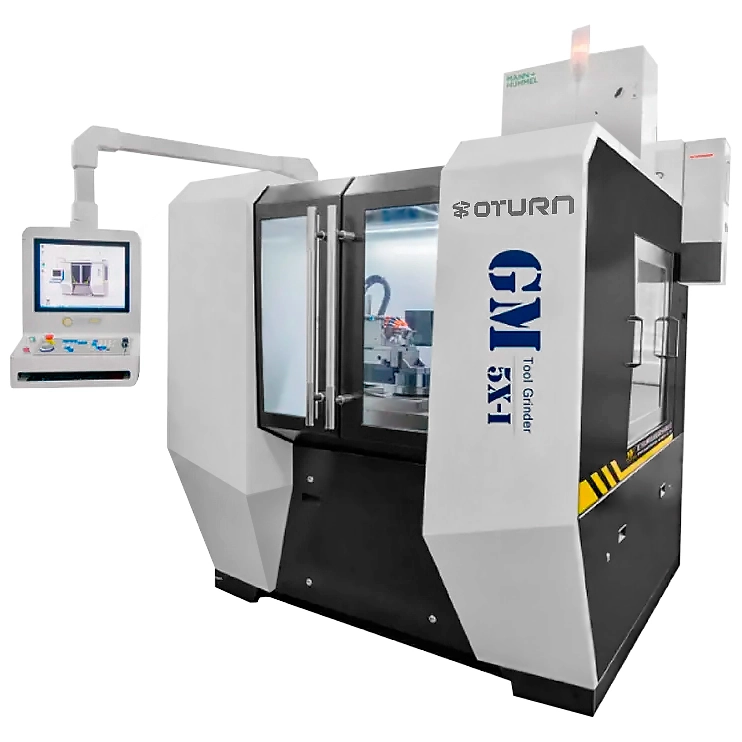

Пятиосевой заточной станок GM5X-N с ЧПУ

Пятиосевой шлифовальный станок GM5X-N с ЧПУ предназначен для внедрения в производство мелких деталей, в том числе концевых фрез и сверл. Оборудован роботизированным манипулятором и цифровой системой управления.

Основные особенности

Пятиосевые заточные обрабатывающие центры с ЧПУ серии GM5X представляют собой высокоточные станки, предназначенные для обработки деталей различной сложности. Обладают большими возможностями и применяются в различных отраслях промышленности, включая автомобильную, авиационную, медицинскую и др.

Основной особенностью пятиосевых заточных станков GM5X является их способность проводить обработку деталей одновременно по пяти осям — три оси линейного перемещения и две оси поворота. Это позволяет выполнять сложные операции шлифования с высокой точностью и качеством.

Станки оснащены ЧПУ, что обеспечивает высокую автоматизацию обработки и возможность программирования процесса шлифования. Использование ЧПУ позволяет точно контролировать параметры процесса, такие как скорость подачи инструмента, глубина шлифования и прочие параметры, что дает возможность получить желаемый результат.

Конструкция пятиосевых заточных станков обеспечивает высокую устойчивость и жесткость конструкции, что позволяет обрабатывать материалы с большой точностью и эффективностью. В станках используются высококачественные материалы и технологии, обеспечивающие долговечность и надежность работы.

Станки GM5X имеют широкий диапазон возможностей в обработке деталей и могут выполнять различные виды заточных операций, включая внешнее, внутреннее и фрезерное шлифование. Помимо этого, они могут выполнять такие операции, как профилирование, лезвийное шлифование и другие специфические операции.

Станок производит концевые фрезы и сверла, подходящие для обработки материалов из твердого сплава и легированной стали.

Стандартная операция по изготовлению концевой фрезы: обработка канавок, подтачивание, заточка ракеля, заточка нижней кромки, дигитализация, финишная шлифовка.

Стандартная операция по изготовлению сверл: фрезерование, уменьшение наружного диаметра, заточка вершины, дигитализация и финишная шлифовка.

Пятиосевой заточной станок GM5X-N с ЧПУ

Техническая информация

Требования к обрабатываемому материалу
Длина зажима230 мм
Диаметр зажима2-20 мм
Длина шлифования150 мм
Диаметр шлифования0,3-12 мм
Шлифовальный шпиндель
Тип подключенияПрямой привод
Мощность13,6 кВт
ОхлаждениеМасляное охлаждение
Контроль скорости шлифовального кругаБесступенчатая скорость
Скорость0-10000 об/мин
Количество шпиндельных шлифовальных головок2 шт.
Шлифовальный круг
Диаметр150 мм
Максимальное количество шлифовальных кругов на шпиндель4 шт.
Диаметр шпинделя шлифовальных кругов25 мм
Программно-управляемая подача СОЖЕсть
Количество форсунок охлаждающей жидкости3 шт.
Система зажима заготовки
Зажимная системаГидравлический, автоматический
Зажимная цангаSCHAUBLIN W20

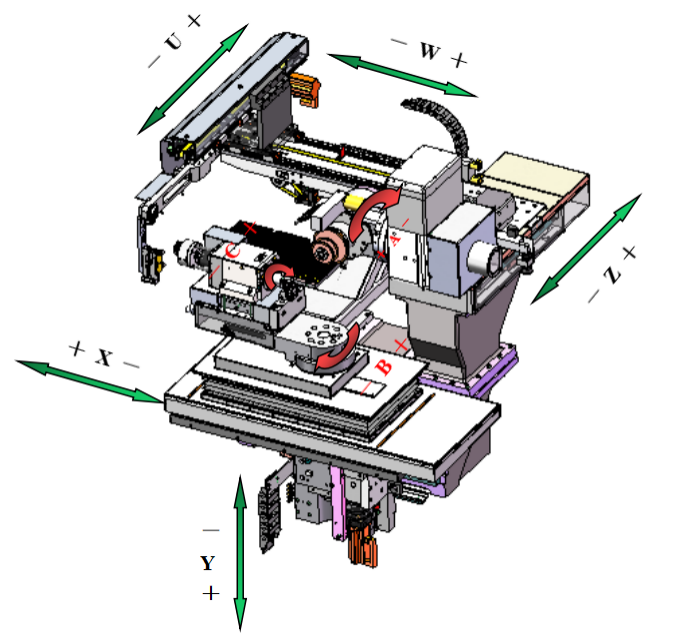

Параметры оси
Тип Линейный
Перемещение по оси X280 мм
Перемещение по оси Z130 мм
Перемещение по оси Y230 мм
Разрешение оси XYZ0,0001 мм
Скорость оси XYZ10 м/мин
Перемещение по оси А360 мм
Разрешение по оси А0,0001 мм
Скорость оси А300 об/мин
Перемещение по оси B210 мм
Скорость оси B12 об/мин
Система загрузки и разгрузки
Система загрузки и разгрузкиРоботизированная рука ферменного типа
Количество лотков2 шт.
Автоматическая загрузка и выгрузка диаметра заготовки2-12 мм
Автоматическая загрузка и выгрузка длины заготовки40-200 мм
Максимальное количество заготовок300 шт.
Программное обеспечениеЕсть
Другие компоненты
Возможность обнаружения заготовок на станкахЕсть
Централизованная автоматическая система смазкиЕсть
Трехцветная сигнальная лампаЕсть
Контроль
Система контроляNUM-Flexium+68
Панель управленияСенсорный экран
Цифровая ось управленияЕсть
Цветной дисплейЕсть
Размер дисплея19 дюймов
Программный модуль для заточки инструмента
Простые фрезыЕсть
Простые режимыЕсть
Режим автоматического обнаружения зондаЕсть
Электрические параметры оборудования
Напряжение380±10% В
Частота50±10% Гц
Мощность25 кВт
Размеры и вес оборудования
Длина2000 мм
Ширина2800 мм
Высота2200 мм
Вес4750 кг
