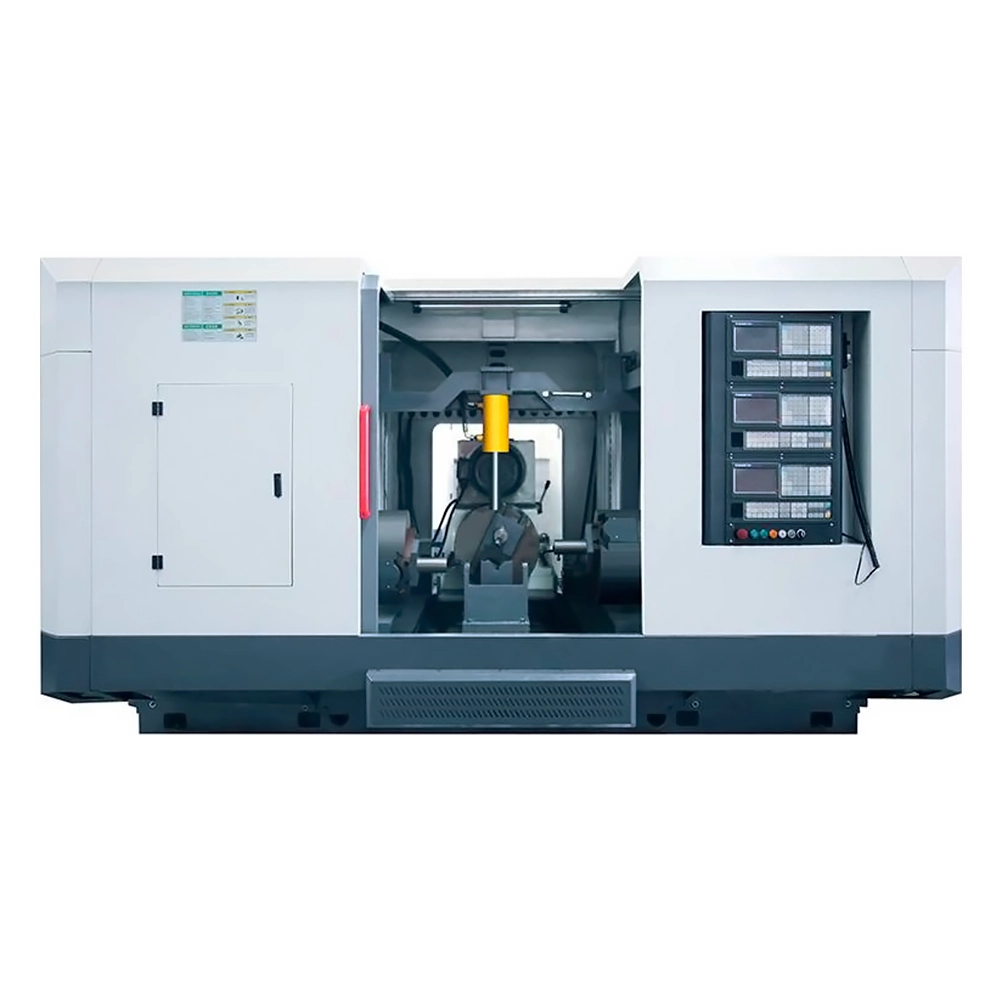

Область применения
Трехсторонний токарный станок с ЧПУ для обработки трубопроводной арматуры, корпусов насосов, автозапчастей, деталей строительной техники и т. д. Позволяет выполнять высокоточную обработку торцевых поверхностей, наружных поверхностей окружностей, сферических поверхностей, передней кромки, внутренних поверхностей отверстий, пазов, а также нарезание резьбы, сверление отверстий и прочее. Контроллер ЧПУ обеспечивает простую и удобную эксплуатацию с высоким уровнем автоматизации, точности обработки и многообразием функций, которые позволяют реализовать массовое производство.
Основные особенности
1. Станок оснащен контроллером ЧПУ Huadian (или Siemens/Fanuc). Двойное исполнение шпинделей позволяет осуществлять сверление отверстий, нарезание резьбы и обработку сфер. Контроллер ЧПУ имеет хорошую совместимость, мощные функции и прост в управлении.
2. Направляющие стола изготавливаются из высококачественного серого чугуна, после чего проходят процедуру закалки и искусственной обработки, в результате чего полностью устраняется остаточное внутреннее напряжение. Поверхность направляющих подвергается высокочастотной обработке, благодаря чему обеспечивается высокий уровень твердости: HRC55.
3. Прецизионная шарико-винтовая пара и интерполяция устраняют зазор, что обеспечивает устойчивую передачу.
4. Мощный двигатель силовой головки обеспечивает трехступенчатое ручное переключение скоростей и высокий крутящий момент, позволяющий выдерживать большие нагрузки в процессе резки, что повышает эффективность обработки.
5. Для повышения эффективности и снижения трудоемкости производственного процесса в станке применяется автоматический гидравлический зажим под давлением.
6. В оборудовании установлена централизованная система смазки, обеспечивающая полное смазывание всех движущихся компонентов, что повышает срок службы станка.
Конструкция оборудования
Станок состоит из станины, силовой головки, подвижного портала, устройства поперечной резки, гидравлического устройства и оснащен независимым электрическим шкафом, гидравлической станцией, централизованной системой смазки и охлаждения, устройством автоматического удаления стружки, кабинетной защитой и т. д.
1. Станина представляет собой цельнолитую конструкцию, она изготавливается из высокопрочного чугуна и проходит процедуру закалки и искусственной обработки. Поверхность направляющих подвергается высокочастотной обработке, благодаря чему обеспечивается высокий уровень жесткости, точности и стабильности станка.
2. Корпус шпинделя изготавливается из материала 20GrMnTAi с применением закалки и высокоточной шлифовки внутри и снаружи. Используется высокоточный двухрядный цилиндрический роликовый подшипник NN30, обеспечивающий высокую жесткость и точность шпинделя.

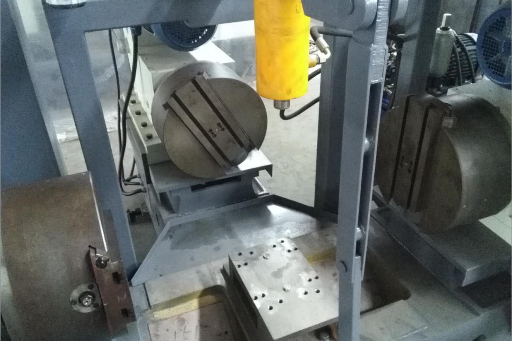

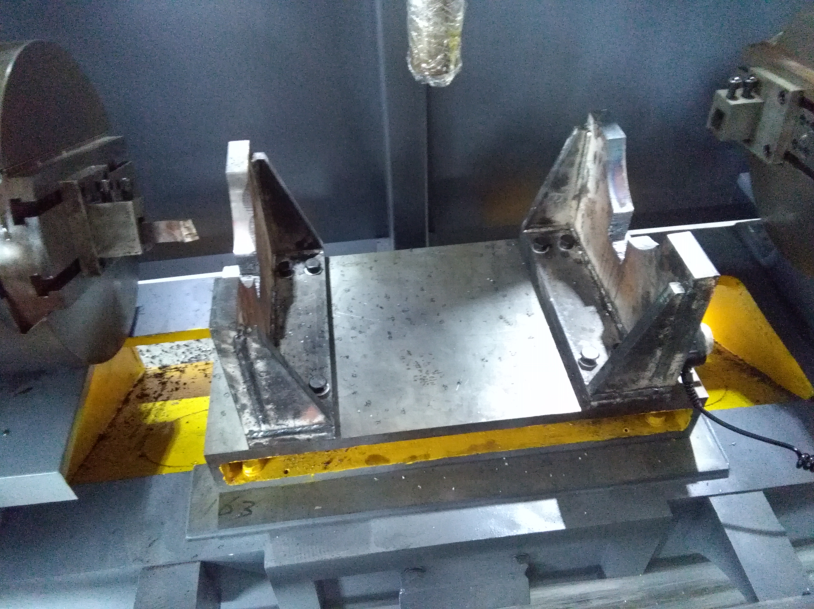

3. Зажимное приспособление включает в себя позиционирующий блок и позиционирующий штифт, которые проходят процедуру закалки и обеспечивают надежное позиционирование заготовки. Гидравлический зажим заготовки повышает эффективность обработки и снижает трудозатраты.

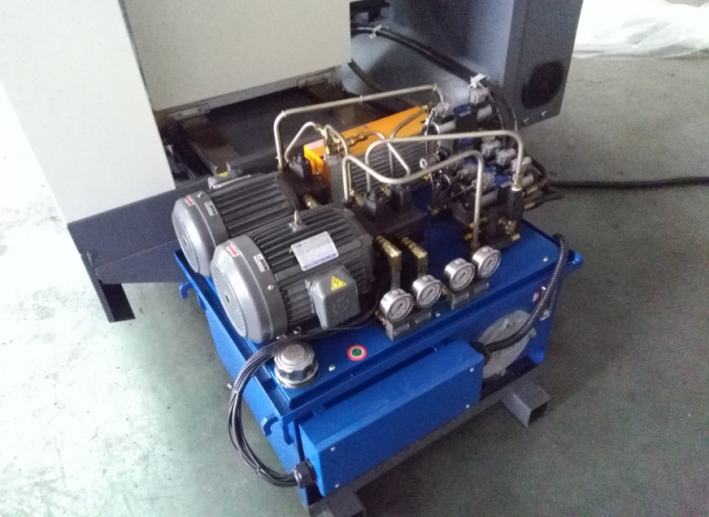

4. В гидравлической станции применяется высококачественная независимая система клапанов, состоящая из электромагнитного клапана, клапана регулировки давления, дроссельного клапана и двухлопастного насоса. Для обеспечения стабильной температуры масла во время работы гидравлической станции используется устройство воздушного охлаждения.

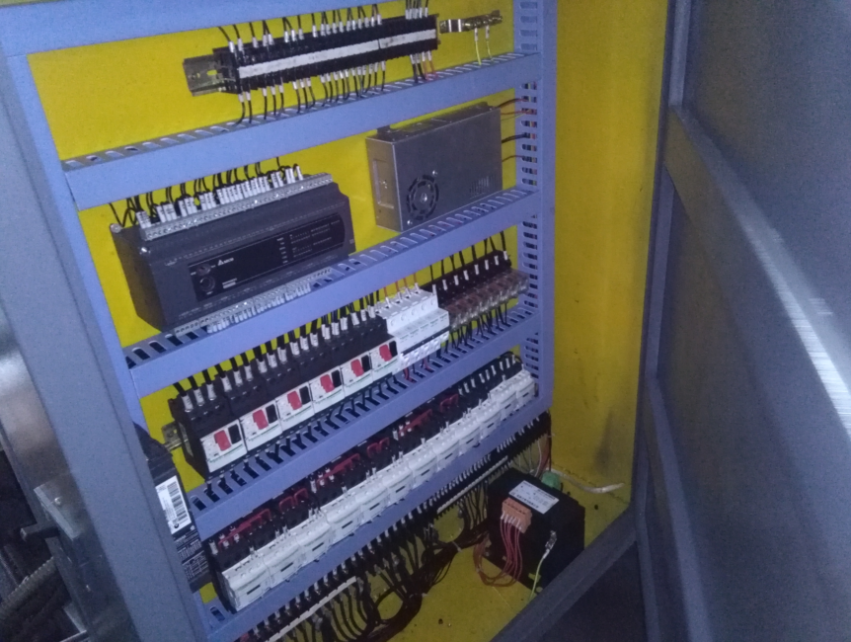

5. В станке установлены независимый закрытый электрошкаф, контроллер ЧПУ, инвертор и прочие электрические компоненты. Устройство воздушного охлаждения обеспечивает стабильную работу электрических компонентов станка и очищает их от пыли.
6. В станке используется централизованная продвинутая система смазки Nanjing Beiqier, повышающая срок службы его компонентов.
7. В станке применяется мощная система охлаждения, обеспечивающая удаление стружки через специальное устье в корпусе станка, благодаря чему сохраняется чистота и снижается трудоемкость рабочего процесса.

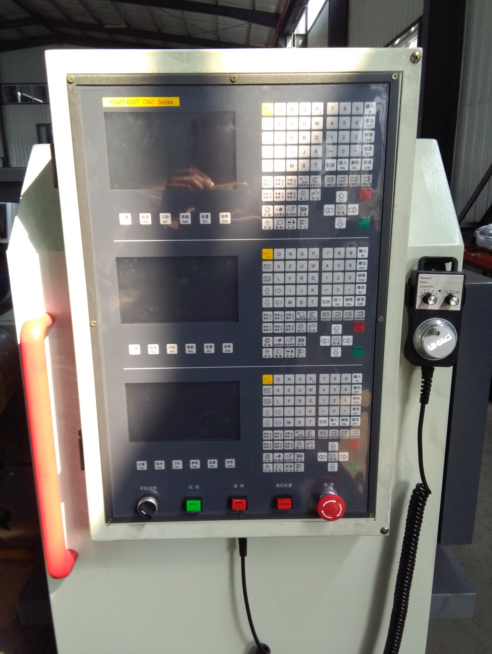

8. Многофункциональный высококлассный контроллер ЧПУ использует независимый двойной модуль ЦПУ, основанный на технологии промышленной шины CUNC. Он имеет функции многоканальной технологии управления, позволяет выполнять пятиосевую обработку на высокой скорости и с высоким уровнем точности. Управление ЧПУ осуществляется при помощи 15-дюймового светодиодного ЖК-экрана.
