Основные особенности
Сверлильно-резьбонарезной станок для обработки клапанов, корпусов насосов, автозапчастей, деталей строительной техники и т. д. Позволяет выполнять множество функций, например, сверление торцевых, центровочных, сквозных и других отверстий. Управление станком осуществляется через ПЛК Huadian, который реализует высокий уровень автоматизации, точности и многообразие функций, что позволяет осуществить массовое производство.
1. Управление станком осуществляется через ПЛК Huadian, который имеет хорошую совместимость и сочетает в себе множество функций и простоту в эксплуатации.
2. Направляющие стола изготавливаются из высококачественного серого чугуна, после чего проходят процедуру закалки и искусственной обработки, в результате чего полностью устраняется остаточное внутреннее напряжение. Поверхность направляющих подвергается высокочастотной обработке, благодаря чему обеспечивается высокий уровень твердости: HRC55.
3. Прецизионная шарико-винтовая пара и интерполяция устраняют зазор, что обеспечивает устойчивую передачу.
4. Мощный двигатель силовой головки обеспечивает трехступенчатое ручное переключение скоростей и высокий крутящий момент, позволяющий выдерживать большие нагрузки в процессе резки, что повышает эффективность обработки.
5. Для повышения эффективности и снижения трудоемкости производственного процесса в станке применяется автоматический гидравлический зажим под давлением.
6. В оборудовании установлена централизованная система смазки, обеспечивающая полное смазывание всех движущихся компонентов, что повышает срок службы станка.
Процесс обработки заготовок
1. Станок осуществляет позиционную обработку по одной детали, рассчитывая установочную и позиционную точку привязки в соответствии с предыдущим циклом.
2. Стандартный процесс обработки:
Очистка заготовки → установка заготовки в станок → гидравлический зажим заготовки → быстрое одновременное или пошаговое перемещение трех суппортов вперед → перемещение центрального суппорта в заданное положение → нарезание резьбы → возврат в исходное положение → гидравлический разжим заготовки → ручная загрузка и разгрузка → переход к следующему циклу.
Область применения
Станок используется для обработки клапанов, корпусов насосов, автозапчастей, деталей строительной техники и т. д. Выполняет множество функций, например, сверление торцевых, центровочных, сквозных и других отверстий. ПЛК Huadian реализует высокий уровень автоматизации, точности и многообразие функций, что позволяет осуществить массовое производство.
Конструкция оборудования

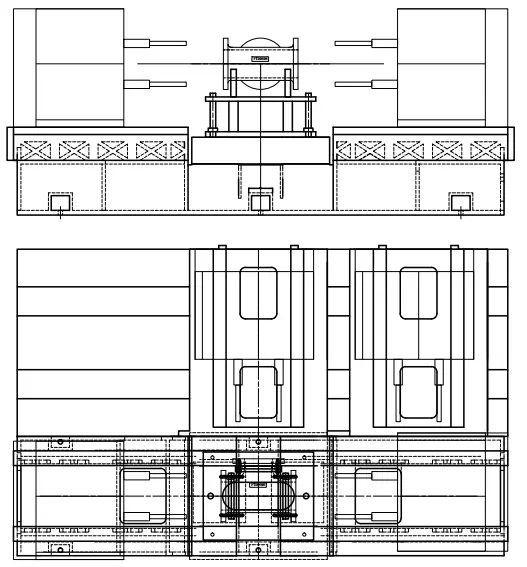

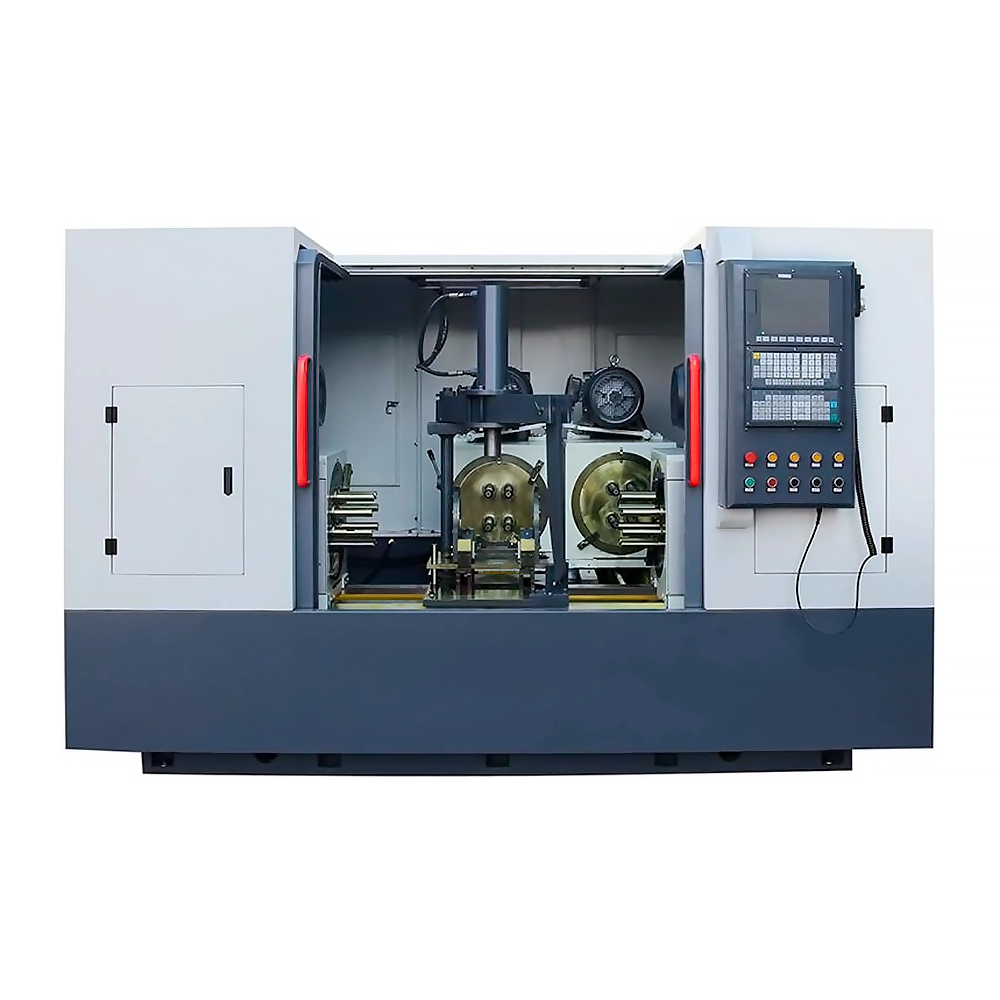

Станок состоит из корпуса, силовой головки, подвижного стола и оснащен независимым электрическим шкафом, гидравлической станцией, централизованной системой смазки и охлаждения, устройством автоматического удаления стружки, кабинетной защитой и т. д.
Станина
Станина представляет собой цельнолитую конструкцию, она изготавливается из высокопрочного чугуна и проходит процедуру закалки и искусственной обработки. Поверхность направляющих подвергается высокочастотной обработке, благодаря чему обеспечивается высокий уровень жесткости, точности и стабильности станка.
Силовая головка
Корпус шпинделя изготавливается из материала 20GrMnTAi с применением закалки и высокоточной шлифовки внутри и снаружи. Используется высокоточный двухрядный цилиндрический роликовый подшипник NN30, обеспечивающий высокую жесткость и точность шпинделя.
Гидравлическая система

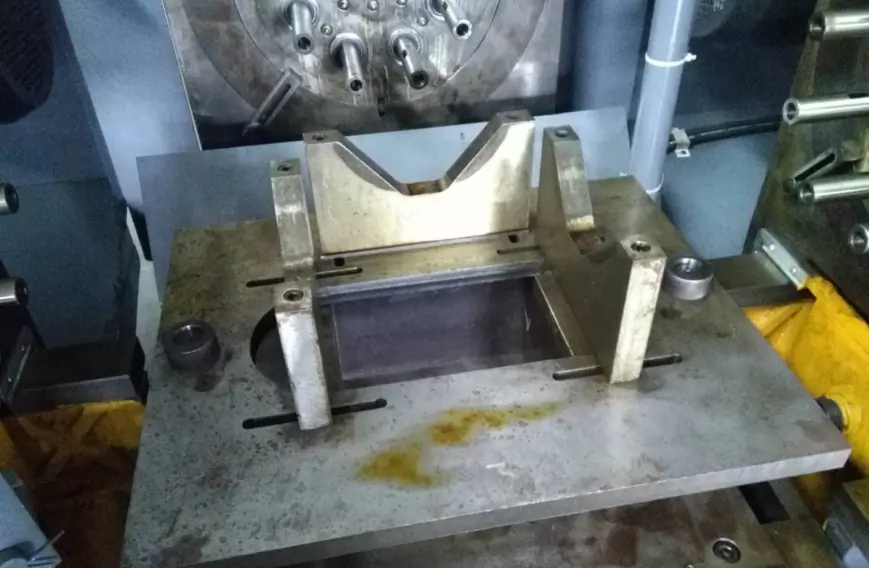

Зажимное приспособление включает в себя позиционирующий блок и позиционирующий штифт, которые проходят процедуру закалки и обеспечивают надежное позиционирование заготовки. Гидравлический зажим заготовки повышает эффективность обработки и снижает трудозатраты.
Гидравлическая система
В гидравлической станции применяется высококачественная независимая система клапанов, состоящая из электромагнитного клапана, клапана регулировки давления, дроссельного клапана и двухлопастного насоса. Для обеспечения стабильной температуры масла во время работы гидравлической станции используется устройство воздушного охлаждения.
Электротехнический шкаф
В станке установлены независимый закрытый электрошкаф, контроллер ЧПУ, инвертор и прочие электрические компоненты. Устройство воздушного охлаждения обеспечивает стабильную работу электрических компонентов станка и очищает их от пыли.
