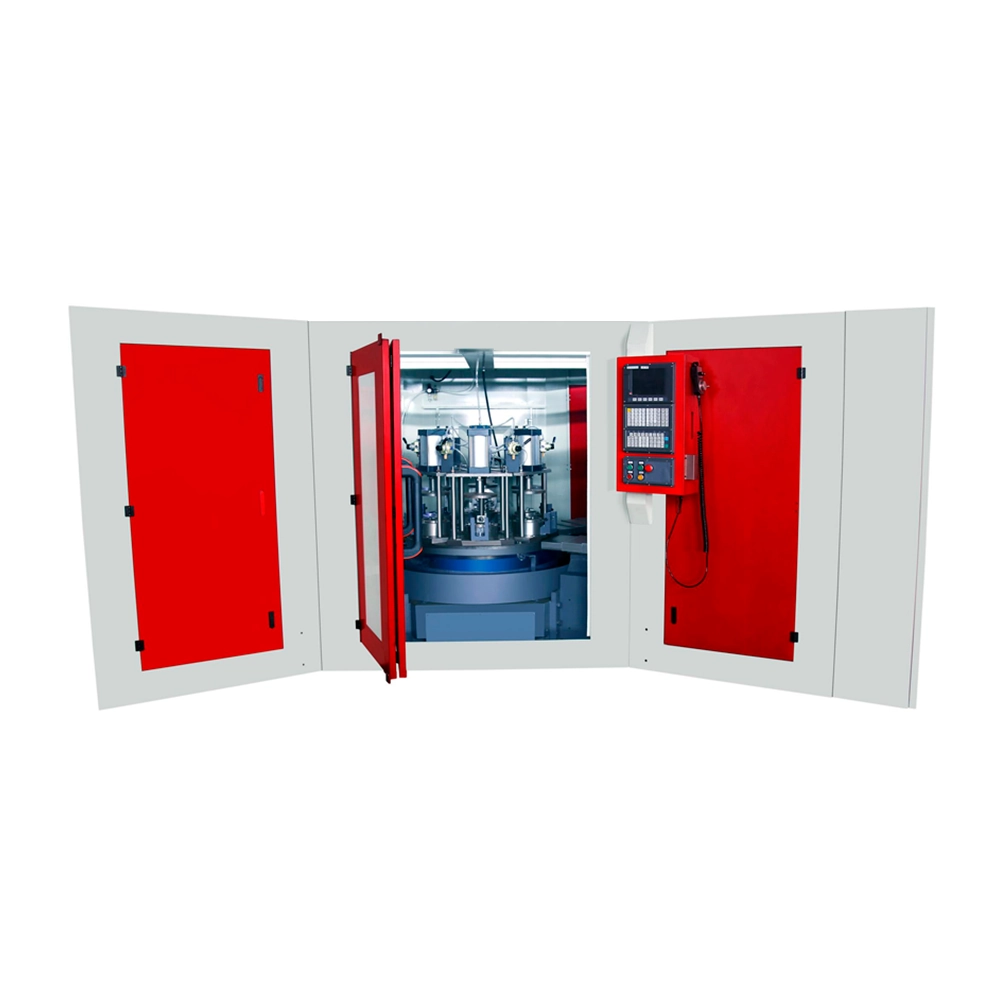

Шестисторонний комбинированный станок для обработки клапанов, корпусов насосов, автозапчастей, деталей строительной техники и т. д. Позволяет выполнять высокоточную обработку торцевых поверхностей, наружных поверхностей окружностей, сферических поверхностей, передней кромки, внутренних поверхностей отверстий, пазов, а также нарезание резьбы, сверление отверстий и прочее. Управление станком осуществляется через ЧПУ Huadian, который реализует высокий уровень автоматизации, точности и многообразие функций, что позволяет осуществить массовое производство.
Основные особенности
1. Управление станком осуществляется через ЧПУ Huadian (или Siemens/Fanuc), который имеет хорошую совместимость и сочетает в себе множество функций и простоту в эксплуатации.
2. Направляющие стола изготавливаются из высококачественного серого чугуна, после чего проходят процедуру закалки и искусственной обработки, в результате чего полностью устраняется остаточное внутреннее напряжение. Поверхность направляющих подвергается высокочастотной обработке, благодаря чему обеспечивается высокий уровень твердости: HRC55.
3. Прецизионная шарико-винтовая пара и интерполяция устраняют зазор, что обеспечивает устойчивую передачу.

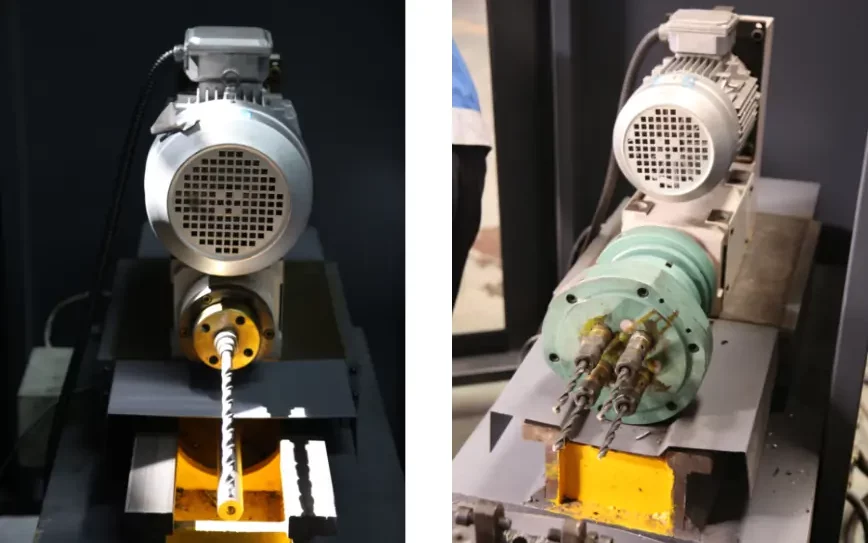

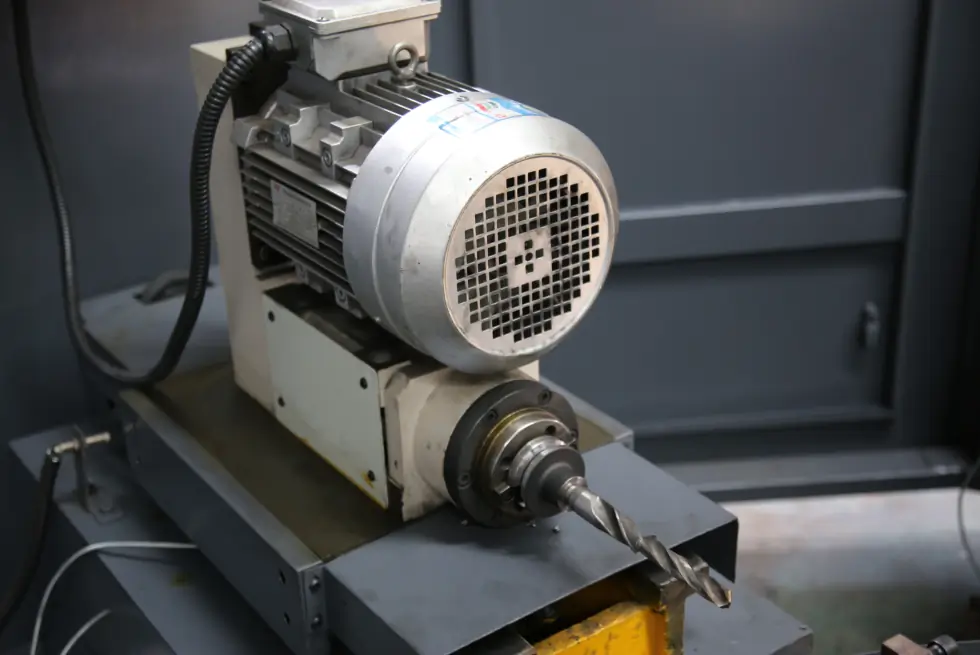

4. Мощный двигатель силовой головки обеспечивает трехступенчатое ручное переключение скоростей и высокий крутящий момент, позволяющий выдерживать большие нагрузки в процессе резки, что повышает эффективность обработки.
5. Для повышения эффективности и снижения трудоемкости производственного процесса в станке применяется автоматический гидравлический зажим под давлением.
6. В оборудовании установлена централизованная система смазки, обеспечивающая полное смазывание всех движущихся компонентов, что повышает срок службы станка.
Конструкция оборудования
Станок состоит из корпуса, силовой головки, подвижного стола и оснащен независимым электрическим шкафом, гидравлической станцией, централизованной системой смазки и охлаждения, устройством автоматического удаления стружки, кабинетной защитой и т. д.
Станина представляет собой цельнолитую конструкцию, она изготавливается из высокопрочного чугуна и проходит процедуру закалки и искусственной обработки. Поверхность направляющих подвергается высокочастотной обработке, благодаря чему обеспечивается высокий уровень жесткости, точности и стабильности станка.

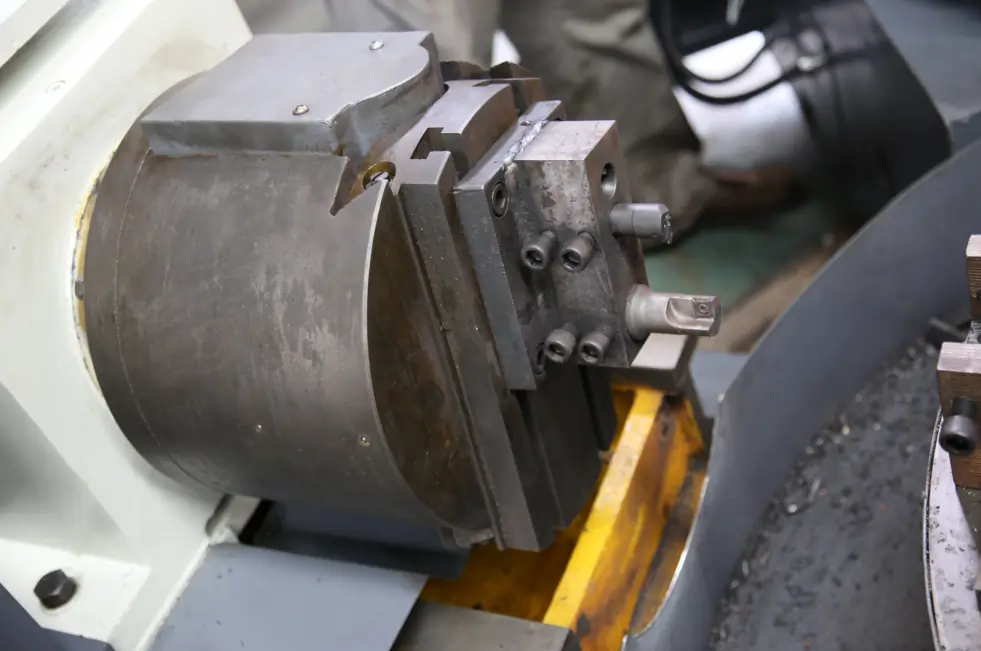

Рабочая станция 1: силовая головка, точение наружных окружностей, фрезерование торцевых поверхностей.
Корпус шпинделя изготавливается из материала 20GrMnTAi с применением закалки и высокоточной шлифовки внутри и снаружи. Используется высокоточный двухрядный цилиндрический роликовый подшипник NN30, обеспечивающий высокую жесткость и точность шпинделя.
Рабочая станция 6: подача

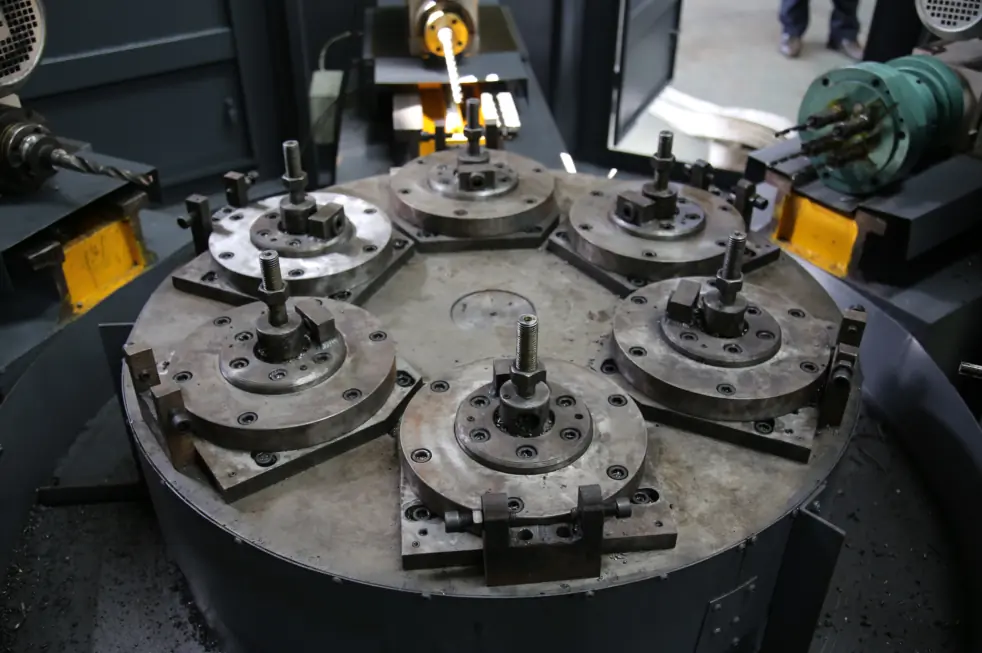

Рабочий стол имеет особую конструкцию. Зажимное приспособление включает в себя позиционирующий блок и позиционирующий штифт, которые проходят процедуру закалки и обеспечивают надежное позиционирование заготовки. Гидравлический зажим заготовки повышает эффективность обработки и снижает трудозатраты.

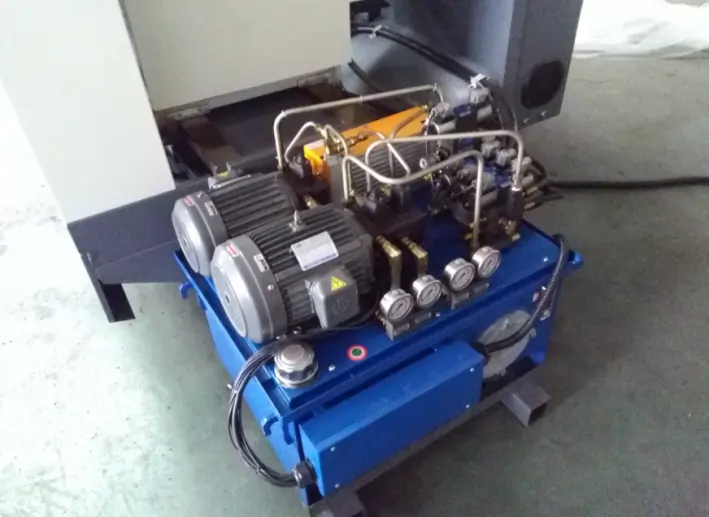

В гидравлической станции применяется высококачественная независимая система клапанов, состоящая из электромагнитного клапана, клапана регулировки давления, дроссельного клапана и двухлопастного насоса. Для обеспечения стабильной температуры масла во время работы гидравлической станции используется устройство воздушного охлаждения.

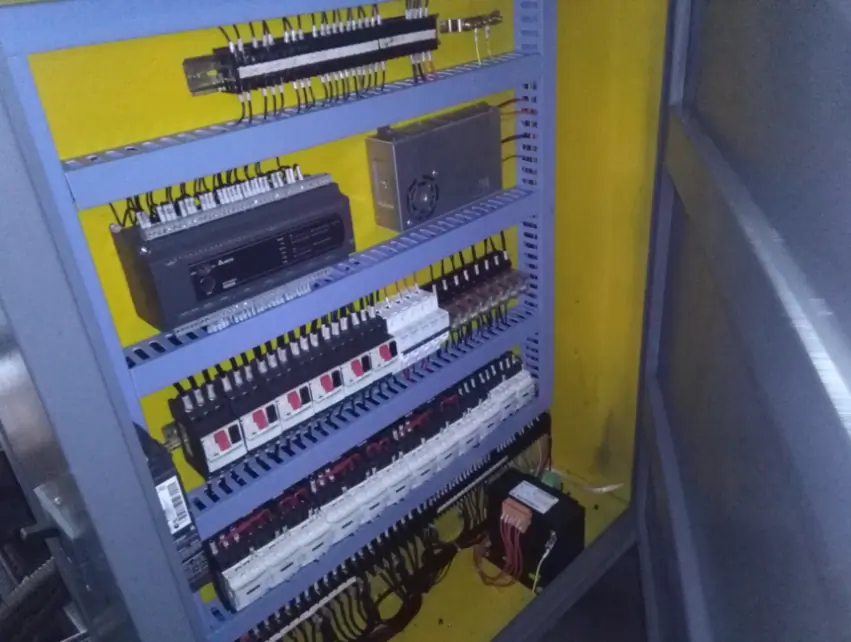

В станке установлены независимый закрытый электрошкаф, контроллер ЧПУ, инвертор и прочие электрические компоненты. Устройство воздушного охлаждения обеспечивает стабильную работу электрических компонентов станка и очищает их от пыли.
В станке используется централизованная система смазки Nanjing Beiqier, повышающая срок службы его компонентов.
В станке применяется мощная система охлаждения, обеспечивающая удаление стружки через специальное устье в корпусе станка, благодаря чему сохраняется чистота и снижается трудоемкость рабочего процесса.

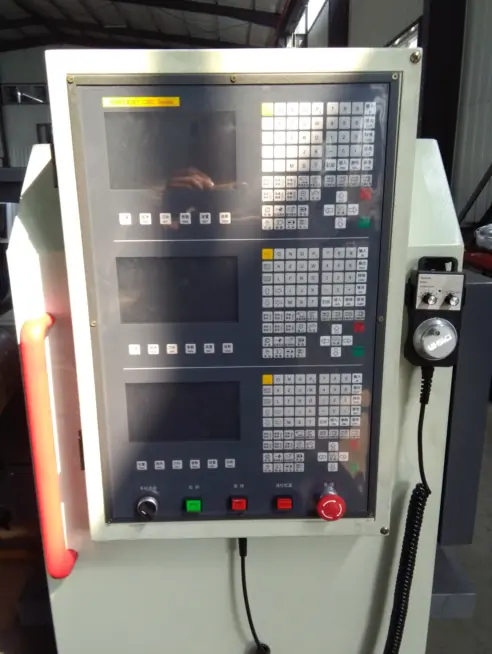

Многофункциональный высококлассный контроллер ЧПУ с цифровой шиной использует независимый двойной модуль ЦПУ, основанный на технологии промышленной шины CUNC. Он имеет функции многоканальной технологии управления, позволяет выполнять пятиосевую обработку на высокой скорости и с высоким уровнем точности. Управление ЧПУ осуществляется при помощи 15-дюймового светодиодного ЖК-экрана.
