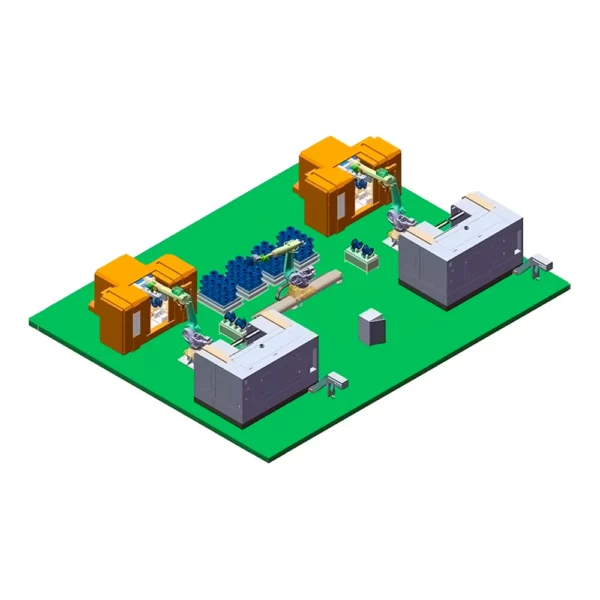

Автоматическая линия обработки корпусов клапанов

Автоматическое оборудование для обработки деталей типа тел вращения: клапанов, ав­то­зап­ча­стей, кор­пу­сов на­со­сов и т. д.

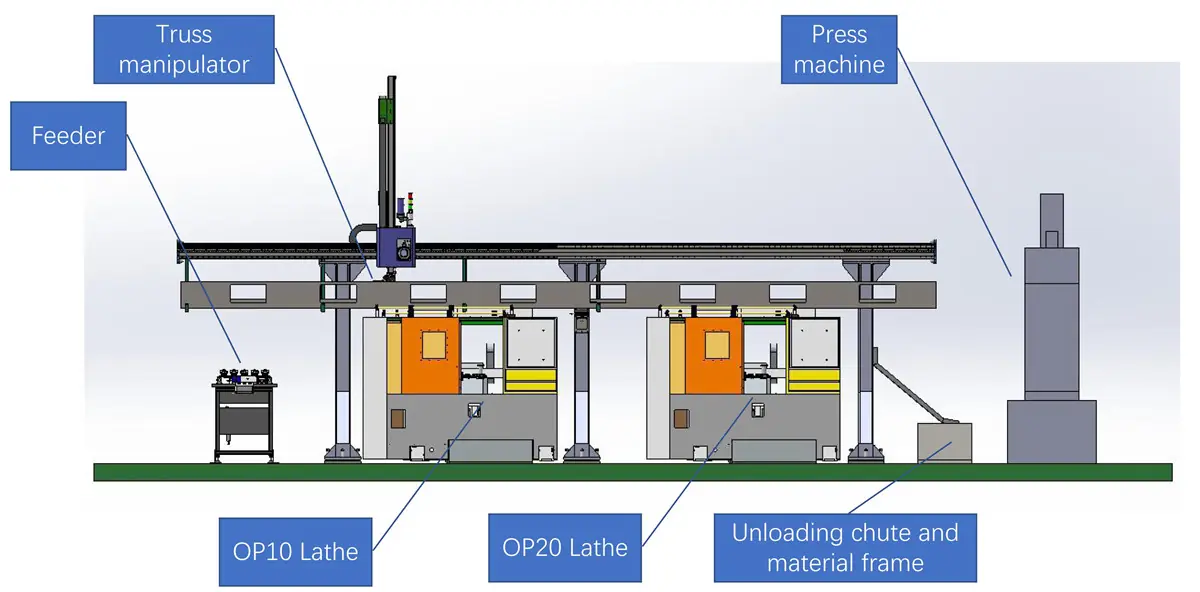

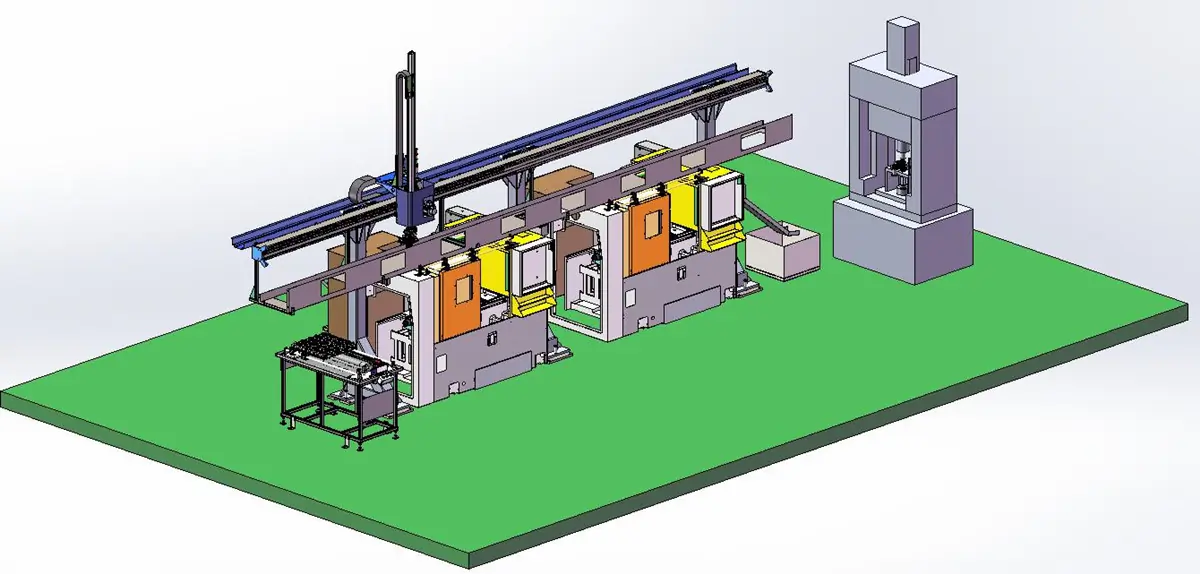

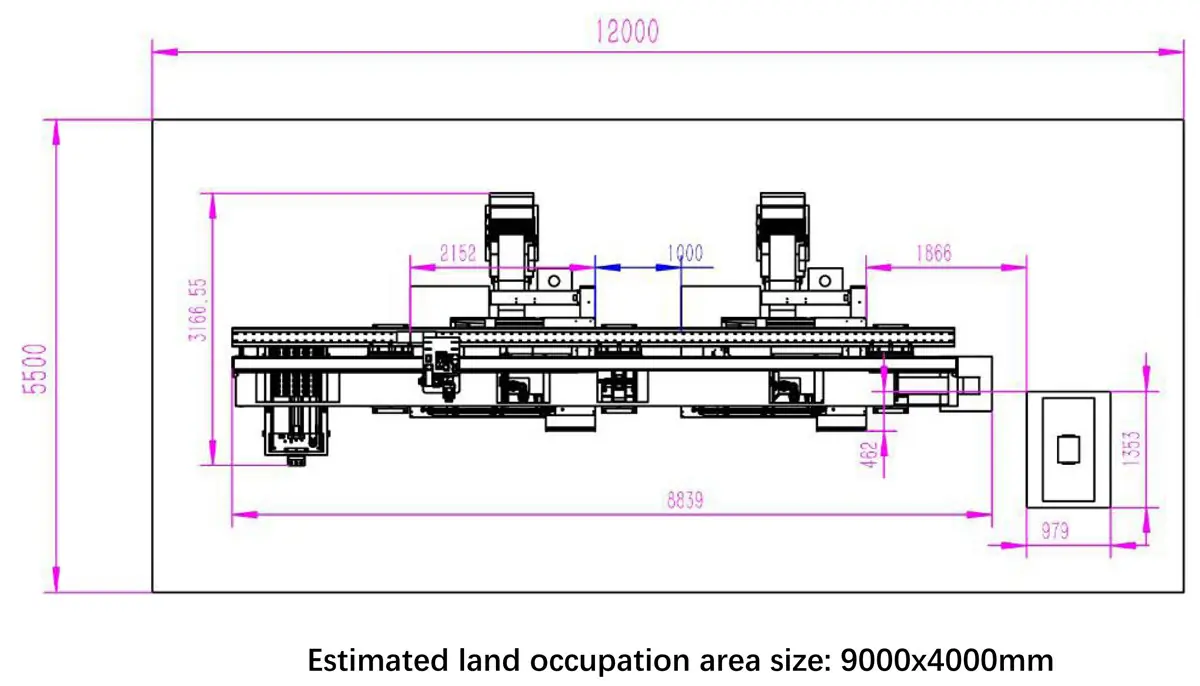

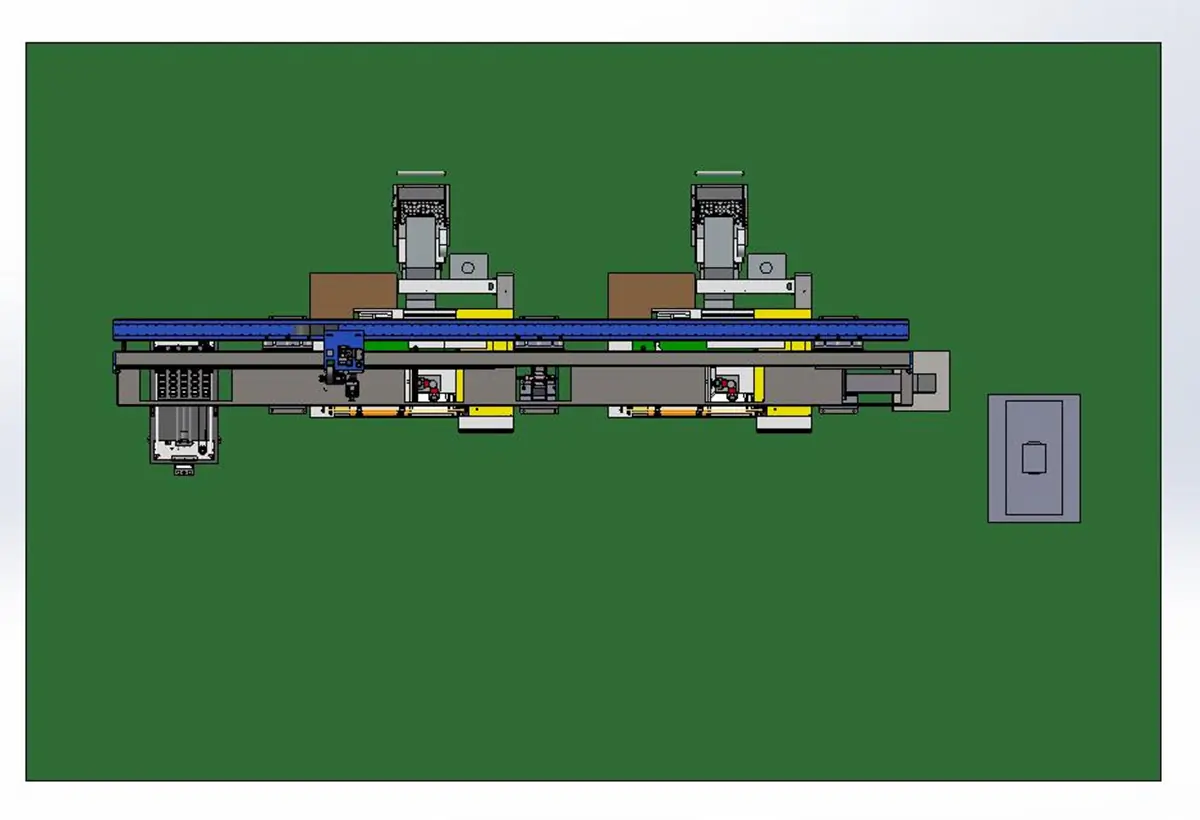

Схема линии

1
2

Принцип работы манипулятора

  1. Манипулятор берет заготовку из устройства подачи.
  2. Манипулятор достает обработанную заготовку из станка OP10 и помещает на следующую станцию.
  3. Манипулятор достает обработанную заготовку из станка OP20 и помещает на следующую станцию.
  4. Манипулятор перемещается к блоку разгрузки, чтобы разместить заготовку в специальной рамке.
  5. Манипулятор возвращается к устройству подачи.
  6. Повторение цикла.
3

Модуль манипулятора

Двухпозиционный пневматический параллельный захватный модуль (JRT, Корея) с мощной силой захвата. Манипуляторы изготавливаются из стальных, медных и нейлоновых материалов в зависимости от веса и формы заготовки, чтобы обеспечить оптимальную жесткость и избежать зажима заготовки на поверхности. На роботе установлено специальное устройство удержания давления, гарантирующее, что захват не ослабнет в случае внезапного отключения питания, которое может привести к повреждениям. При необходимости можно подключить функцию пневматической продувки. Цилиндр вращения JRT имеет высокую точность повторного позиционирования и надежен в эксплуатации.

4

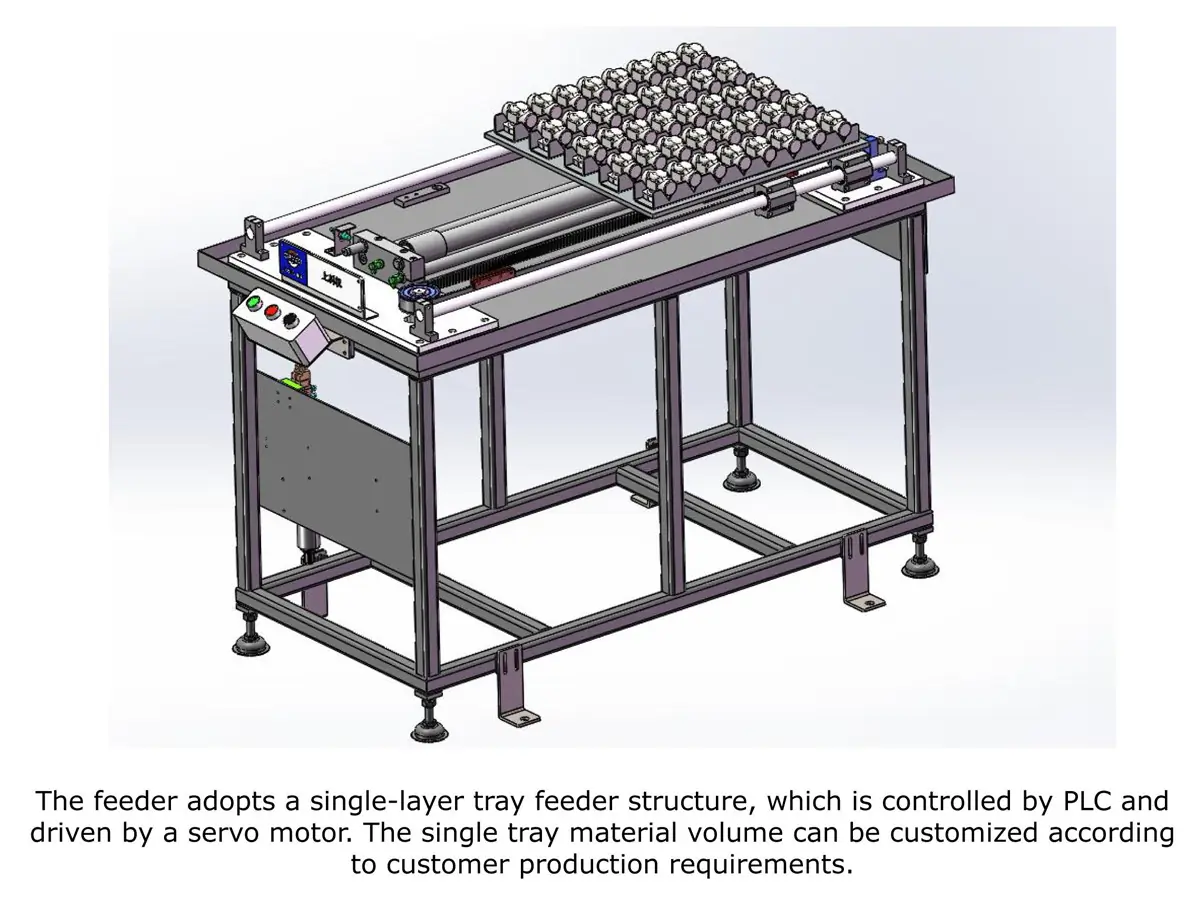

Конструкция устройства подачи, приводимого в действие серводвигателем, выполнена с использованием специального конвейера, управление которым осуществляется при помощи ПЛК. Объем подачи заготовок конвейера регулируется в соответствии с производственными требованиями заказчика.

3

Конструкция линии

НаименованиеКол-воПримечание
Манипулятор1Погрузка и разгрузка
Двухслойное устройство подачи1Подача сырья
Система управления1Система управления
Двухпозиционное устройство захвата1Захват заготовок
Защита периферийных устройств и конвейера1Кабинетная защита
