Конструкция оборудования

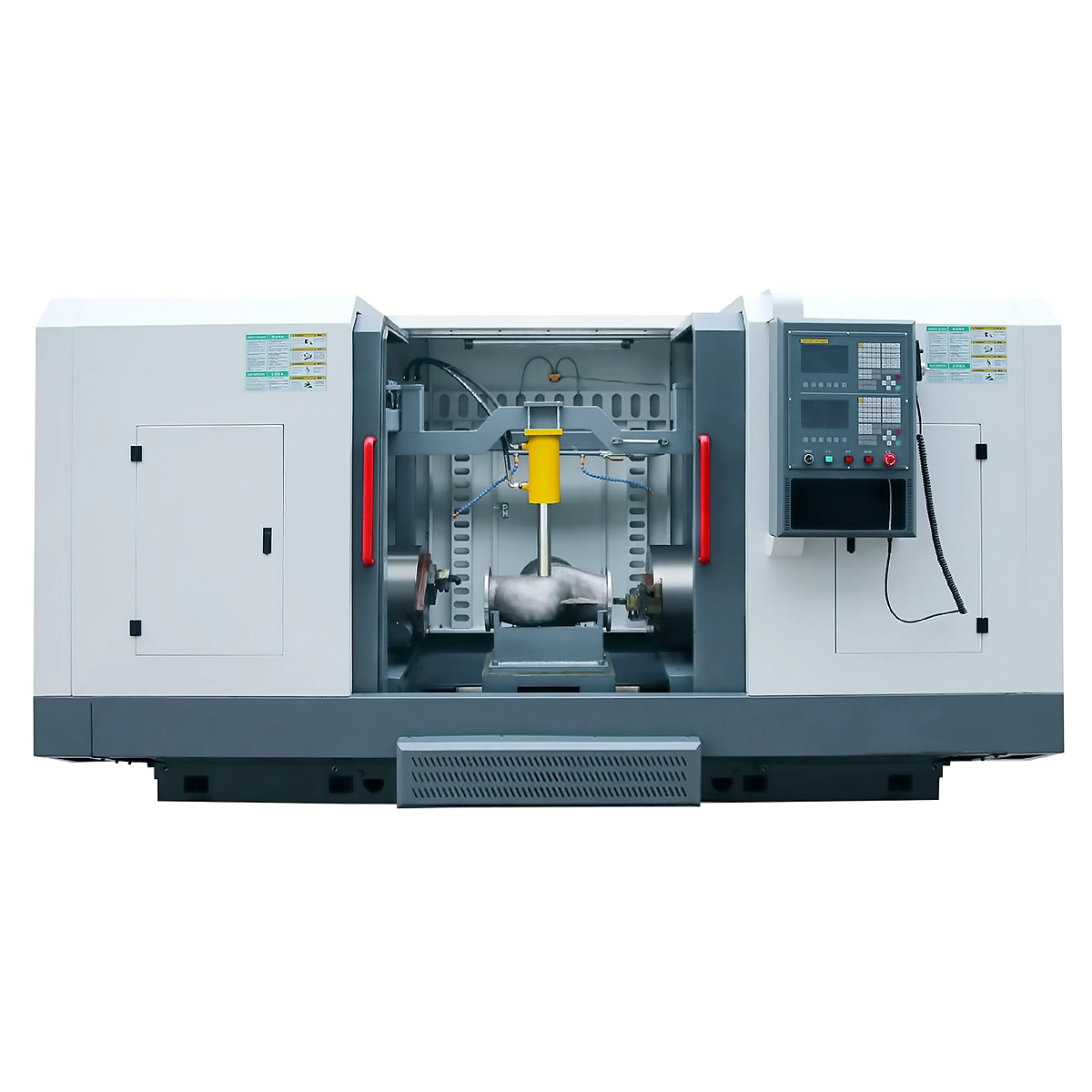

Двухсторонний токарный станок для обработки трубопроводной арматуры, оснащенный подвижным столом, расточной головкой, гидравлическими приспособлениями, независимым электрическим шкафом, гидравлическими станциями и централизованной системой смазки. В станок встроена система водяного охлаждения и автоматическое устройство удаления стружки. Заготовки поднимаются вручную и зажимаются гидравлически.
Процесс обработки заготовки
A. Станок осуществляет позиционную обработку по одной детали, рассчитывая установочную и позиционную точку привязки в соответствии с предыдущим циклом.
B. Стандартный процесс обработки: очистка заготовки → установка заготовки в станок → гидравлический зажим заготовки, быстрые перемещения салазок шпинделя вперед и нарезание резьбы; два типа заготовок могут обрабатываться одновременно или пошагово; быстрый возврат в исходное положение → гидравлический разжим заготовки → ручная загрузка и отгрузка → переход к следующему циклу.
Гидравлическая система
В гидравлической станции применяется высококачественная независимая система клапанов, состоящая из электромагнитного клапана, клана регулировки давления, дроссельного клапана и двухлопастного насоса. Для обеспечения стабильной температуры масла во время работы гидравлический станции используется устройство воздушного охлаждения.
Электрический шкаф
В станке установлены независимый закрытый электрошкаф, контроллер ЧПУ, инвертор и прочие электрические компоненты. Устройство воздушного охлаждения обеспечивает стабильную работу электрических компонентов станка и очищает их от пыли.
Централизованная система смазки
В станке используется централизованная система смазывания Nanjing Beiqier, повышающая срок службы его компонентов.
Система удаления стружки
В станке применяется мощная система охлаждения, обеспечивающая удаление стружки через специальное устье в корпусе станка, благодаря чему сохраняется чистота и снижается трудоемкость рабочего процесса.

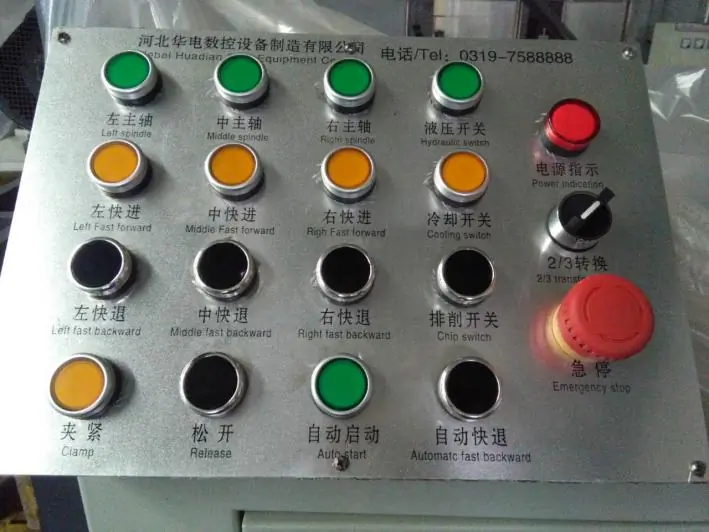

Система ЧПУ
Многофункциональный высококлассный контроллер ЧПУ с технологией цифровой шины. Контроллер прост и удобен в управлении, для выполнения сложных операций требуется нажать всего одну кнопку, что повышает эффективность и сокращает трудозатраты производственного процесса.
