Основные особенности

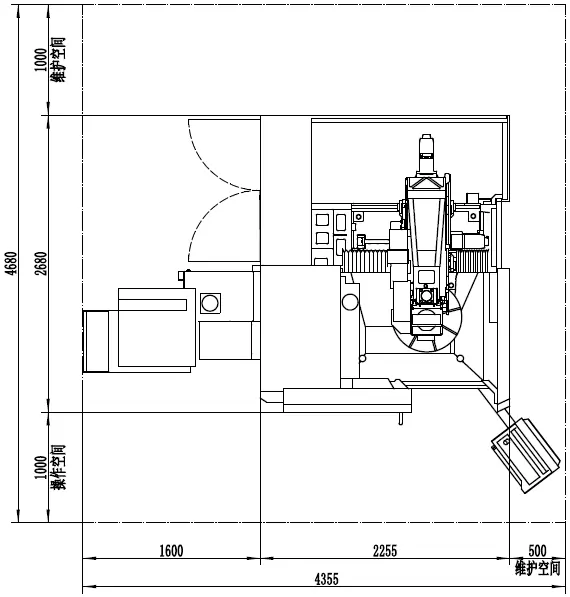

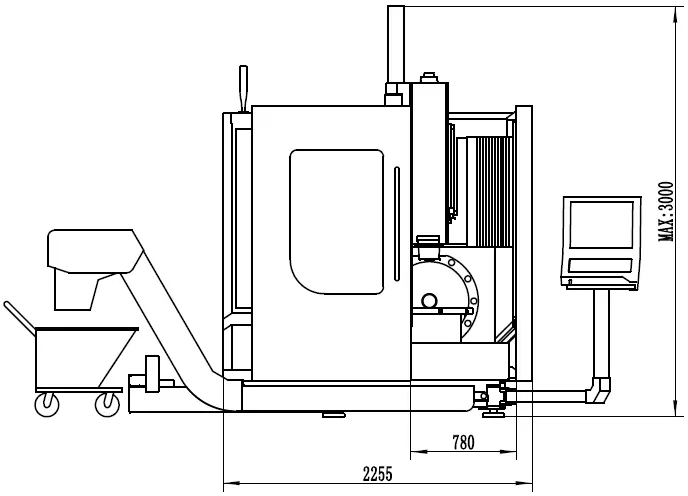

Схема конструкции станка
Система подачи
На осях X, Y, Z используются сверхжесткие, высокоточные роликовые линейные направляющие качения и высокопроизводительные ШВП, обладающие высокой чувствительностью, точностью позиционирования и отличными характеристиками сервопривода, а также низким уровнем динамического и статического трения и вибрации.
Сервоприводы осей X, Y, Z напрямую соединяются с высокоточными шарико-винтовыми парами при помощи муфт, что уменьшает количество промежуточных линий и обеспечивает нулевой уровень зазора, гибкую подачу, точное позиционирование и передачу.
Сервопривод оси Z имеет функцию остановки. В случае внезапного отключения питания, происходит автоматическое удержание вала двигателя, что останавливает его вращение и обеспечивает высокий уровень безопасности.
Электрический шпиндель

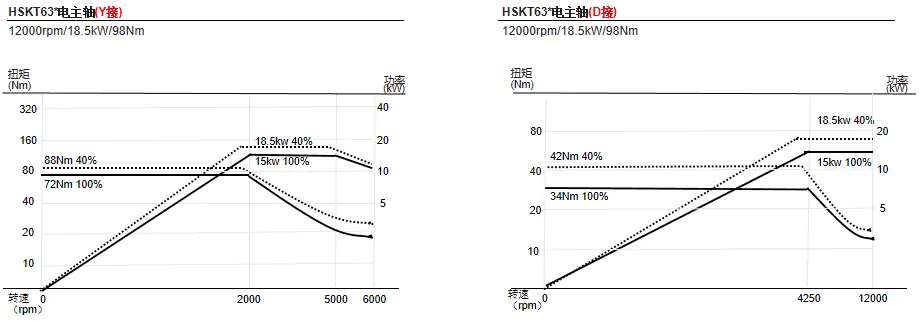

Используемый шпиндель HSKT63 со встроенной торцевой зубчатой пластиной реализует комбинированную функцию точения и фрезерования. На конце шпинделя осуществляется подача СОЖ. Бесступенчатая регулировка скорости и встроенный высокоточный энкодер обеспечивают точную остановку и жесткое нарезание резьбы.
Поворотный стол

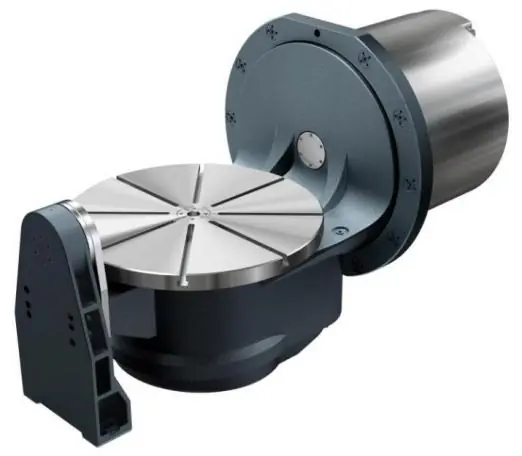

Поворотный стол оснащен высокоточным абсолютным энкодером, постоянная температура поддерживается благодаря водяному охлаждению. Стол отличается высокой жесткостью, точностью и динамической реакцией.
Магазин инструментов
Представляет собой дисковый тип HSKA63 с манипулятором, в котором можно разместить до 24 инструментов.
Полностью замкнутая система обратной связи
По линейным осям X, Y, Z установлены измерительные шкалы абсолютного значения Renishaw; поворотные столы B и C оснащены угловыми энкодерами абсолютного значения HEIDENHAIN серии RCN2000 для реализации полной замкнутой обратной связи по 5 осям подачи, что гарантирует высокую точность.
Пневматическая система и система охлаждения
Станок оснащен охлаждающим насосом большой производительности и водяным баком для обеспечения достаточного охлаждения инструмента и заготовок. На торцевой поверхности передней бабки установлены охлаждающие сопла.
Для поддержания постоянной температуры используется водяной радиатор охлаждения, обеспечивающий стабильную работу и высокую эффективность электрошпинделя и поворотного стола в течение длительного времени.
Пневматические компоненты системы фильтрации реализуют функции очистки и продувки конусного отверстия шпинделя, измерительной линейки, уплотнительной защиты подшипника шпинделя и магазина инструментов.
Централизованная система смазки
Скользящий блок направляющей и гайка шарико-винтовой передачи регулярно смазываются, что обеспечивает высокую точность и стабильность их работы.
Система воздушно-масляной смазки
Станок оснащен устройством подачи СОЖ на электрический шпиндель. При нарушении смазывания специальный датчик издаст аварийный сигнал тревоги, что гарантирует стабильную работу шпинделя на высокой скорости в течение длительного периода времени.
Система контроля заготовок

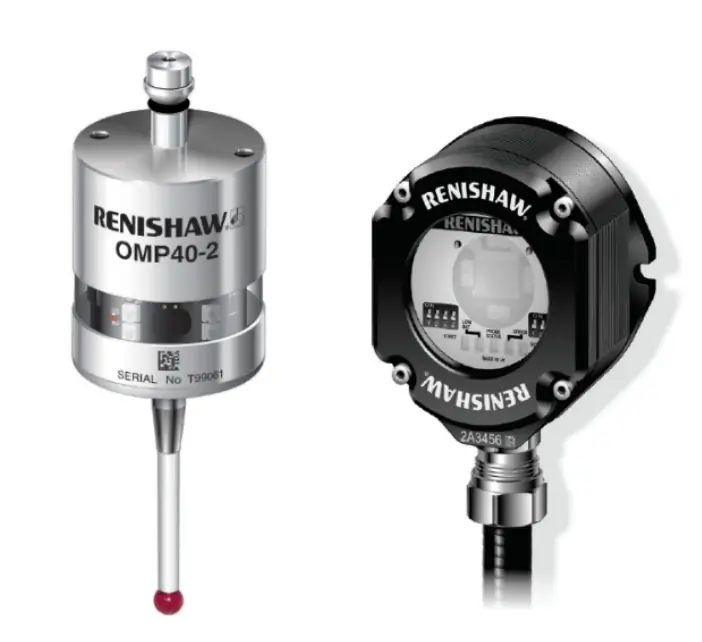

Станок оснащен оптическим датчиком Renishaw OMP40, используемым в сочетании с приемником OMI-2, который обладает высокой устойчивостью к оптическим помехам, ложным срабатываниям и ударам. Повторяемость измерений меньше или равна 1 мкм (скорость измерений составляет 480 мм/мин, используется 50-миллиметровая измерительная игла), рабочая температура составляет от 5°C до 55°C.
Система измерения инструмента

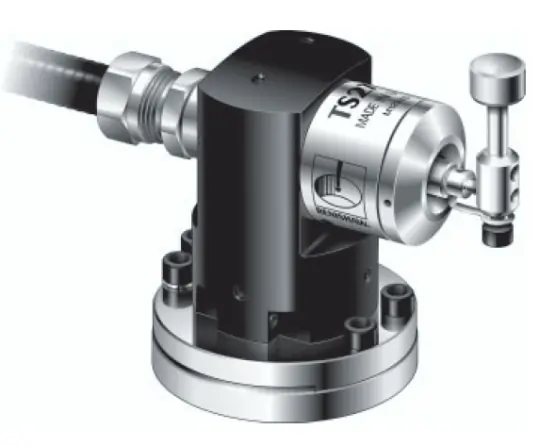

Станок оснащен системой измерения инструмента Renishaw TS27R, которая оперативно считывает длину и диаметр инструмента и обнаруживает наличие повреждений.
Функция пятиосевой прецизионной калибровки

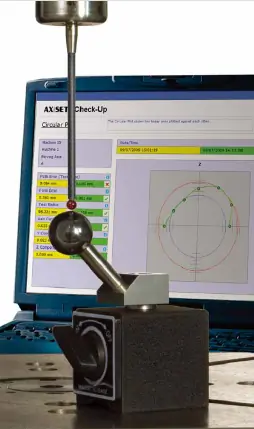

Станок оснащен системой Renishaw AxiSet Check-Up, которая совместно с системой измерения заготовок OMP40 позволяет регулярно проверять оси вращения, уровень температуры и влажности рабочей среды, а также наличие повреждений, износа и производительности инструмента.
Кабинетная защита
Станок имеет защитный кожух в соответствии со стандартами безопасности, который предотвращает попадание брызг, охлаждающей жидкости и стружки на элементы станка. Направляющая и ШВП по оси X также защищены специальным кожухом.
Условия эксплуатации
- Параметры сети: AC 380 В ± 10%, 50 Гц, 3Ф
- Температура окружающей среды: 5℃-40℃
- Оптимальная температура: 22℃ ± 2℃
- Относительная влажность: 20-75%
- Давление воздуха: 6 ± 1 бар
- Расход воздуха: 500 л/мин
