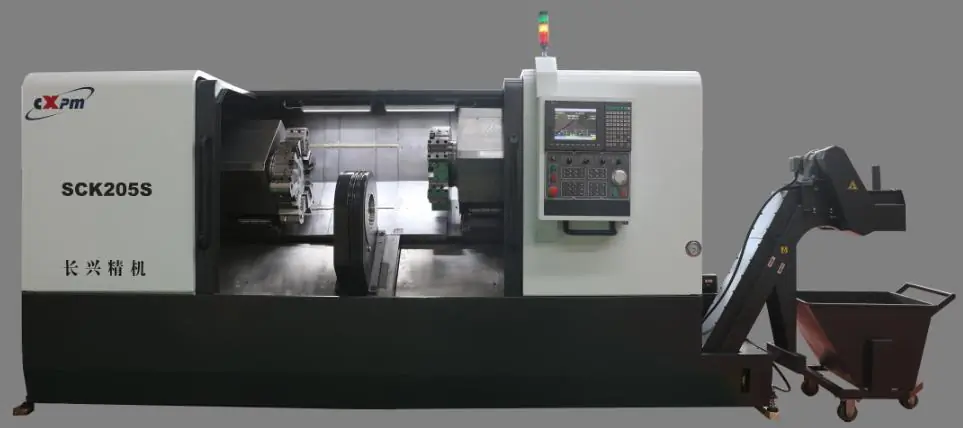

Двухсторонний токарный станок с ЧПУ для обработки опорных роликов
Двухсторонний токарный станок с ЧПУ позволяет выполнять одновременную обработку наружной, торцевой и внутренней поверхности заготовки с высокой точностью и эффективностью.
В соответствии с запросом клиента предоставляются автоматические вспомогательные устройства загрузки и разгрузки. Диаметр зажимов варьируется от φ5 мм до φ250 мм, а длина обработки от 140 мм до 3200 мм.
Станок разработан для токарной обработки коротких валов и небольших деталей дисков.
Станок может быть оснащен манипуляторами, автоматическими устройствами загрузки, разгрузки и хранения для полной автоматизации процесса обработки заготовок.

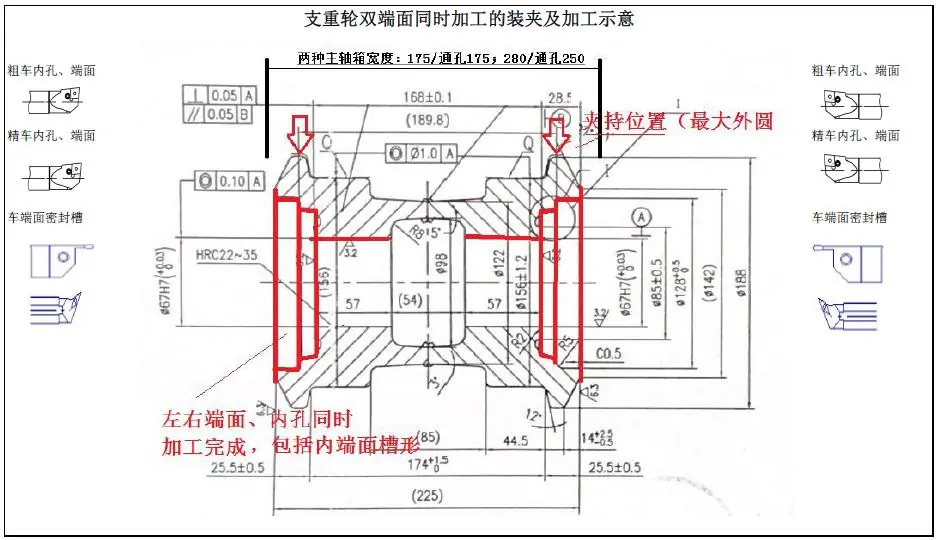

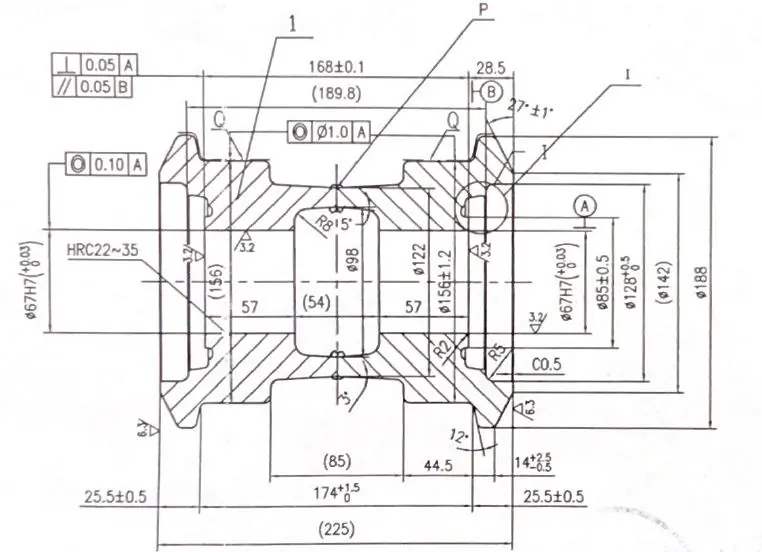

Спецификация опорных роликов

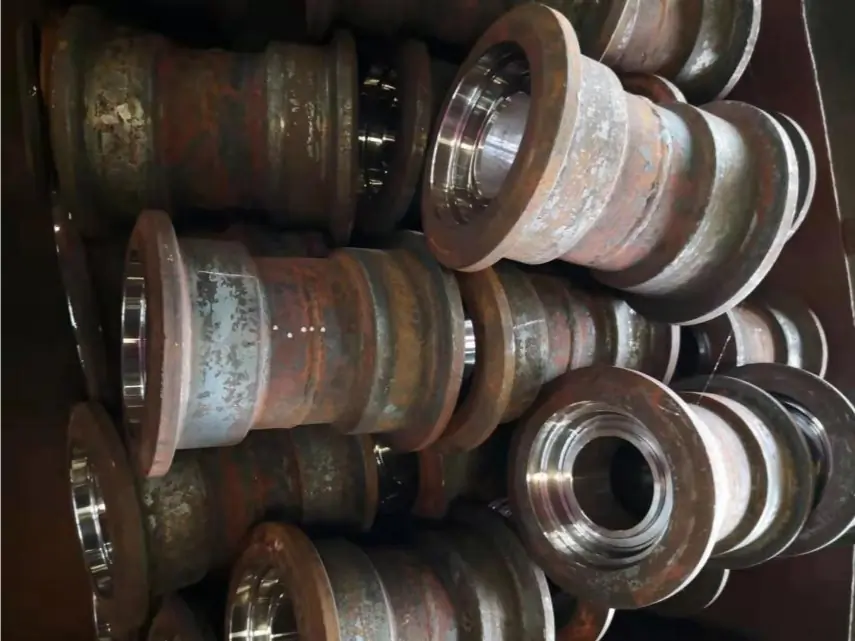

Опорный ролик является одной из важных частей гусеничного бульдозера и гидравлического экскаватора.
Существует 4 типа роликов для бульдозеров и 7 типов роликов для экскаваторов. В соответствии с нашими существующими моделями, мы условно делим их на 3 категории:
| Диаметр роликового катка (∮A) | Длина ролика | Модель станка | Макс. диаметр зажима | Ширина передней бабки |
| ∮130 | (Около 2D) |
SCK205S |
∮175 |
175 |
| ∮139 | 136 | |||
| ∮163 | 137 | |||
| ∮188 | 185 |
∮250 |
280 | |
| ∮212 | 234 (готовое изделие — 225) | |||
| ∮250 | 248 | |||
| ∮340 | 286 (готовое изделие — 279) | В разработке |
Основные особенности
В станке используется наклонная станина высокой жесткости длиной 450 мм, благодаря которой стружка легко удаляется с поверхности обработки.
Шпиндельная коробка содержит три компонента шпиндельной системы, приспособления и зажимной цилиндр, имеет компактную структуру и надежна в эксплуатации. Приспособления зажимают заготовку гидравлически. Зажимной диаметр разделен на два блока.
Зажим цангового типа. В эластичном патроне установлены регулировочные кулачки для замены обрабатываемых деталей и изменения диаметра зажима.
В зависимости от типа обрабатываемой заготовки может потребоваться несколько расточных инструментов. Во избежание смешивания инструментов револьверная головка изготавливается на заказ с большим диаметром вращения. Чтобы сделать револьверную головку более жесткой, высота центра револьверной головки должна составлять 125 мм.
Станок оснащен двухканальной системой управления, а резцедержатели могут быть связаны со шпинделем одновременно или по отдельности для выполнения необходимой обработки обоих концов заготовки.

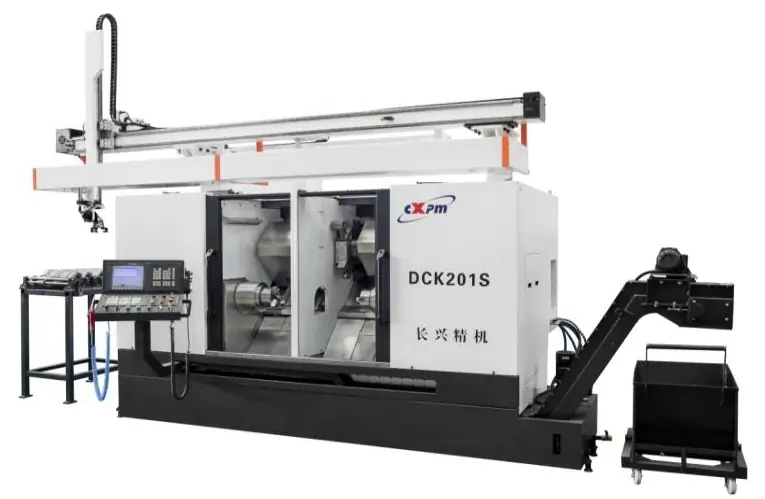

В связи с большим весом опорных колес по согласованию с покупателем могут быть установлены автоматические погрузочно-разгрузочные устройства ферменного или шарнирного типа.
