Область применения
Трехсторонний токарный станок с ЧПУ предназначен для обработки клапанов, корпусов насосов, автозапчастей, деталей строительной техники и т. д. Позволяет выполнять высокоточную обработку торцевых поверхностей, наружных поверхностей окружностей, сферических поверхностей, передней кромки, внутренних поверхностей отверстий, пазов, а также нарезания резьбы, сверления отверстий и прочее. Контроллер ЧПУ обеспечивает простую и удобную эксплуатацию с высоким уровнем автоматизации, точности обработки и многообразием функций, которые позволяют реализовать массовое производство.
Характеристики основных частей оборудования
Общие характеристики
- Конструктивные части изготовлены из минерального литья, а движущиеся части из высококачественного чугуна марки Meehanite. Все основные части проходят обязательные процессы закалки и естественного старения для увеличения прочности и износостойкости.
- Противовибрационная система исключает нагрузку при обработке материала.
- Конструкция станка основана на опорной колонне большой площади и высокой жесткости, которая эффективно повышает жесткость обработки, а также статическую и динамическую точность.
- Полный привод охлаждения по трем осям.

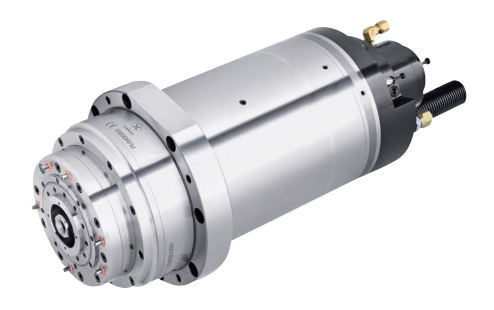

Электрический шпиндель
- Для модели FH80P используется конусное отверстие HSK-A63.
- Внешняя система охлаждения используется для циркуляционного охлаждения, что позволяет эффективно использовать электрический шпиндель.
Поворотно-фрезерная головка с ЧПУ (ось B)
- Встроенная цепь нулевой передачи двигателя DD без люфта.
- Высокие характеристики ускорения.
- Самый короткий промежуток между вершиной инструмента шпинделя и точкой опоры конструкции обеспечивает максимальную жесткость резания.
- Подшипники YRT большего размера повышают жесткость.
- Оснащен системой измерения абсолютного поворотного энкодера серии HEIDENHAIN RCN8380 с полностью замкнутым контуром управления для обеспечения максимальной точности.
- Система охлаждения оси B для уменьшения теплопередачи.
Поворотный стол (ось C)
- Большой номинальный крутящий момент
- Устройство позиционирования и зажима рабочего стола.
- Сокращение операций с заготовками и повышение точности продукции.
- Конструкция системы трехосевого охлаждения снижает теплопередачу.
Система ЧПУ
- Управляющий модуль NCU730.3B для одновременного управления пятью осями.
- С функцией RTCP
- Система управления Siemens S120 с двигателем серии 1FT и высокими характеристиками перемещения.
- TCU30.3+ICP427E в качестве интерактивного носителя HMI, IPC обладает более высокой скоростью вычислений и большим объемом памяти
Магазин инструментов
- Для выбора и смены инструмента используется серводвигатель для управления работой терминала, что обеспечивает более стабильную и точную работу.
- В сочетании с функцией управления инструментом Siemens ONE обеспечивается более эффективная работа.
Подъемный наладчик инструментов
- Оснащение устройством для наладки инструментов Rensishaw NC4F230, что обеспечивает более высокую точность.
- Автоматическая настройка и компенсация инструмента обновляются автоматически.
- Устройство настройки инструмента можно поднимать и опускать, чтобы сэкономить место на обрабатываемой поверхности.
- Полностью герметичная конструкция из листового металла защищает систему от воды и железной стружки во время обработки.
Инфракрасный датчик
- Оборудован оптическим датчиком Ranishaw OMP60.
- Выравнивание заготовок и проверка размеров на станке сокращают ошибки ручного контроля, повышают точность продукции и эффективность обработки.
- Экономия 90 % времени на обслуживании машины.

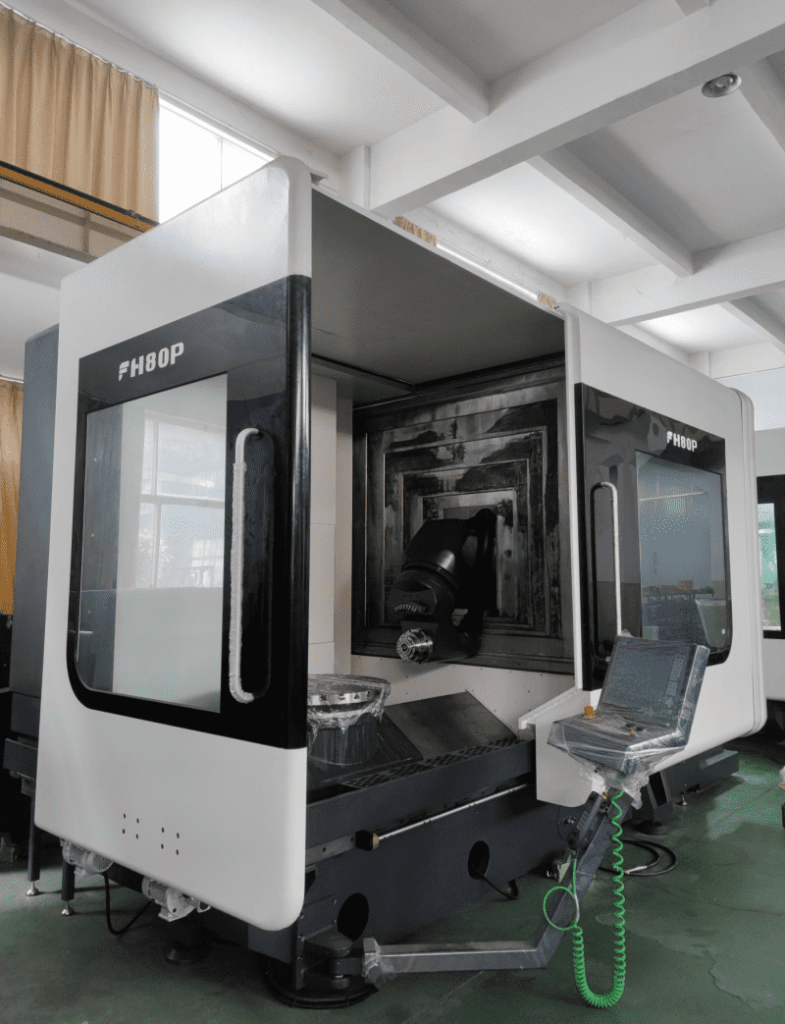

Защитный корпус станка
Конструкция крышки пятикоординатного обрабатывающего центра серии FH соответствует строгим стандартам безопасности CE. Плотный листовой металл предотвращает случайное попадание оператора в рабочую зону во время обработки и в то же время предотвращает высвобождение наружу смазочно-охлаждающей жидкости под высоким давлением или стружки из станка. Рабочая дверца также оснащена предохранительным выключателем для предотвращения несчастных случаев во время работы или технического обслуживания. Имеет большое смотровое окно, через которое оператору удобно контролировать работу машины.
Освещение
Рабочая зона оснащена двумя светодиодными светильниками, яркость которых поддерживается на уровне выше 800 люкс, обеспечивая оператору подходящие рабочие условия.
Рабочая зона
Рабочая сторона оборудована раздвижной дверью, обеспечивающей большое пространство, что позволяет свободно загружать и выгружать заготовки с трех сторон.
