Основные особенности

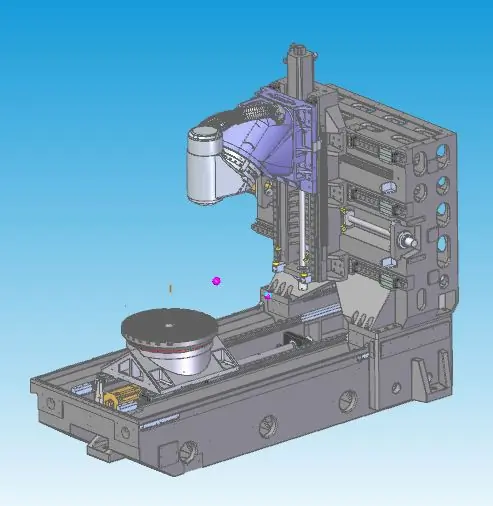

Полностью термосимметричная литая конструкция коробчатого типа из высококачественного чугуна марки Meehanite. Внутреннее напряжение корпуса станка устраняется благодаря закалке и искусственной термической обработке. Конструкция колонны большой площади обеспечивает высокий уровень жесткости и статической и динамической точности обработки.
Электрический шпиндель
- Для модели 135P-C используется конусное отверстие HSK-A100.
- Применяется внешняя система циркуляционного охлаждения, которая обеспечивает эффективное применение электрического шпинделя.
Поворотная фрезерная головка с ЧПУ (ось B)
- Встроенный двигатель DD, нулевой зазор, цепная передача.
- Высокие характеристики ускорения.
- Небольшой промежуток между точкой режущего инструмента шпинделя и опорной точкой конструкции обеспечивает максимальную жесткость при резке.
- Подшипники YRT, значительно повышающие жесткость обработки.
- Оснащение высокоточным измерительным поворотным энкодером серии RCN8380 от компании HEIDENHAIN с полностью замкнутым контуром управления.
- Конструкция системы охлаждения оси B и шпинделя, обеспечивающая снижение теплопередачи.

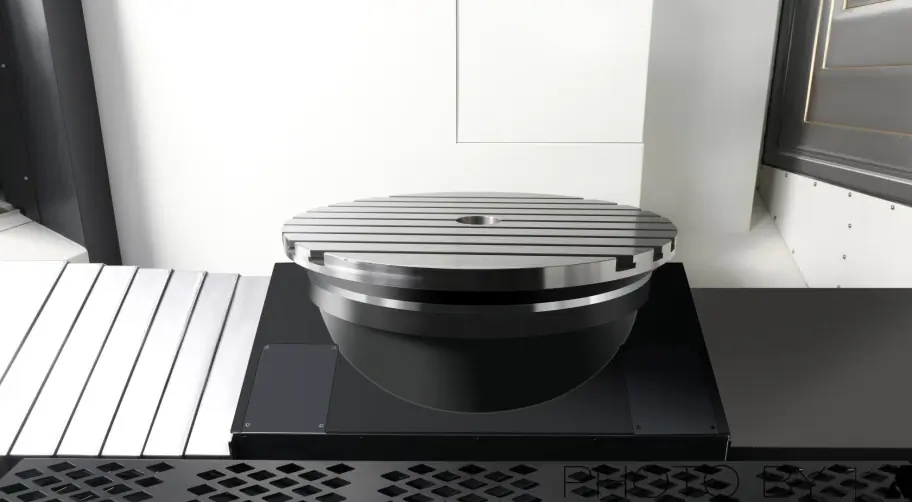

Поворотный стол (ось C)
- Высокие характеристики отклика на ускорение и замедление.
- Подшипники YRT, значительно повышающие жесткость.
- Высокий номинальный крутящий момент.
- Позволяет выполнять фрезерование и токарно-фрезерную обработку, сокращает количество необходимых операций с заготовками.
- Оснащение высокоточным измерительным поворотным энкодером компании HEIDENHAIN с полностью замкнутым контуром управления.
- Конструкция системы охлаждения, обеспечивающая снижение теплопередачи.

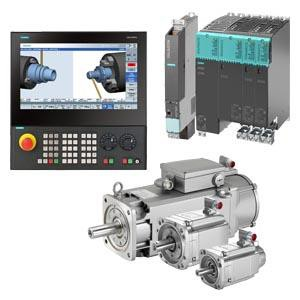

Система управления
- Управляющий модуль NCU730.3B для одновременного управления пятью осями.
- Система управления Siemens S120 с двигателем серии 1FT и высокими характеристиками перемещения.
- TCU30.3+ICP427E в качестве интерактивного носителя HMI, IPC обладает более высокой скоростью вычислений и большим объемом памяти

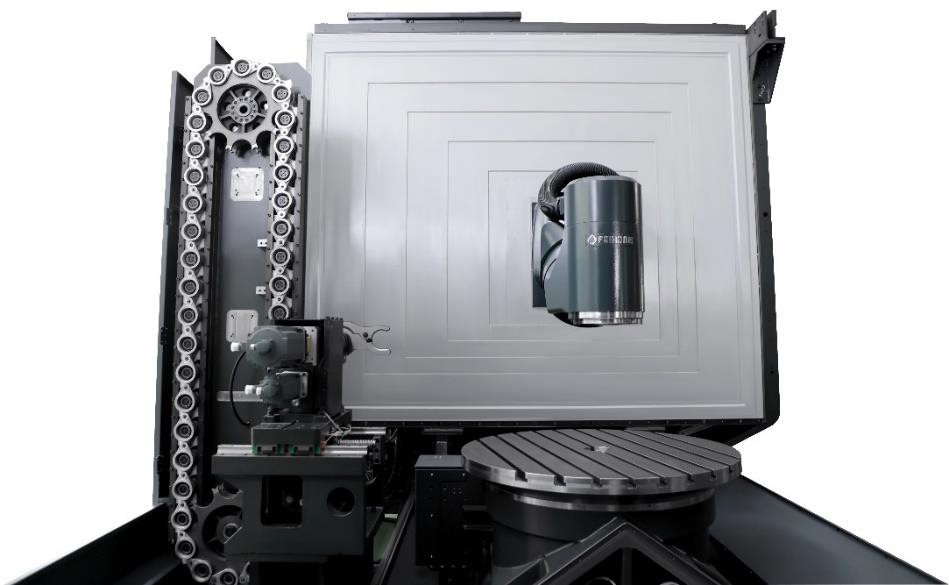

Магазин инструментов
- Для выбора и смены инструмента используется серводвигатель для управления работой терминала, что обеспечивает более стабильную и точную работу.
- В сочетании с функцией управления инструментом Siemens840DSL обеспечивается более эффективная работа.

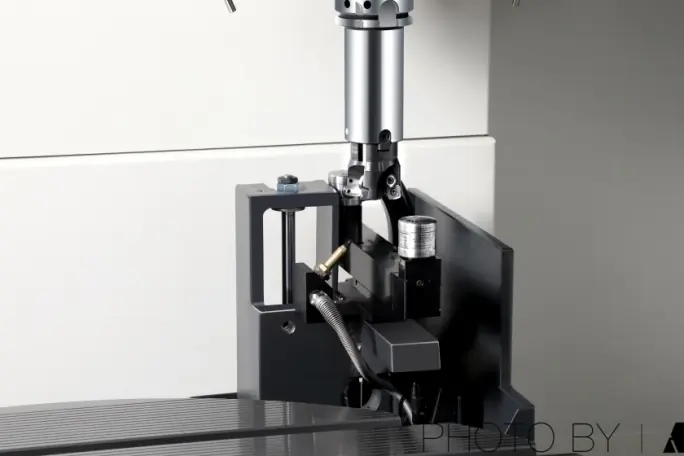

Подъемное устройство для установки инструментов
- Оснащение бесконтактным лазерным измерительным устройством Renishaw NC4F230 для повышения точности обработки.
- Автоматическая регулировка инструмента и компенсация.
- Устройство для настройки инструмента можно поднимать и опускать для экономии пространства обрабатываемой поверхности.
- Полностью герметичная металлическая защита, ограждающая устройство настройки инструмента от брызг и железной стружки во время обработки.

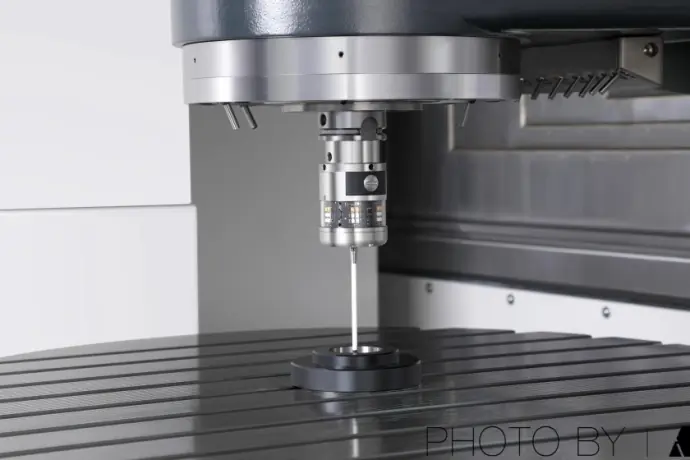

Инфракрасный датчик
- Оптический сенсорный датчик Renishaw OMP60.
- Выравнивание заготовки и проверка размеров на станке, сокращение ошибок ручного контроля, повышение точности продукта и эффективности обработки.
- Экономия времени (90% от времени настройки параметров оператором).

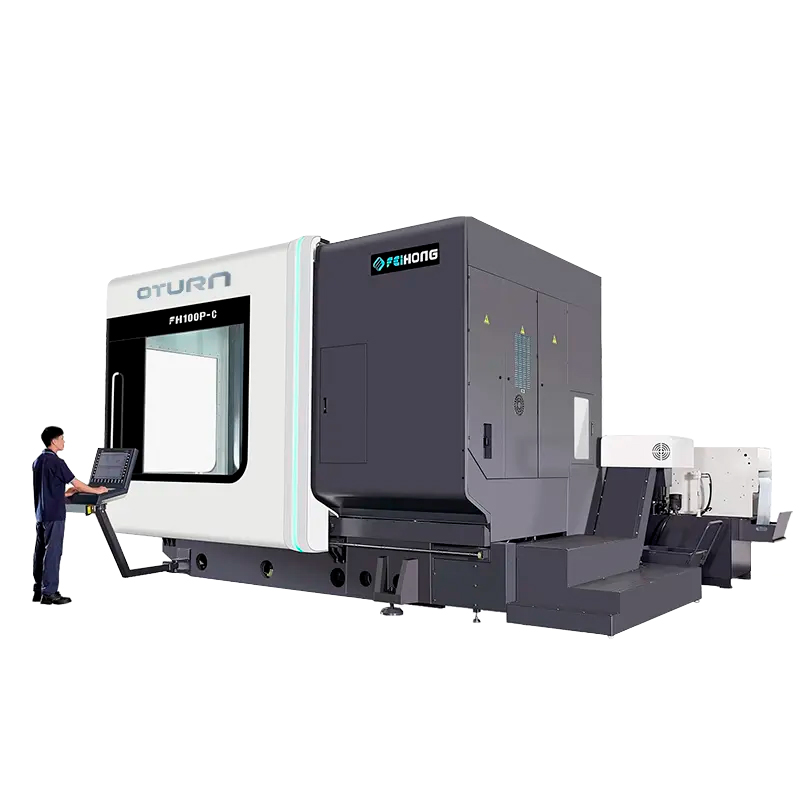

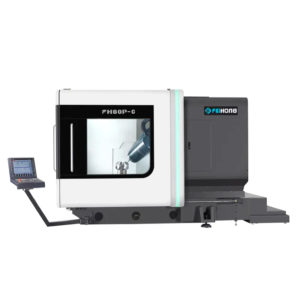

Металлическая защитная кабина
Конструкция крышки пятикоординатного обрабатывающего центра серии FH соответствует строгим стандартам безопасности CE. Плотный листовой металл предотвращает случайное попадание оператора в рабочую зону во время обработки и в то же время предотвращает высвобождение наружу смазочно-охлаждающей жидкости под высоким давлением или стружки из станка. Рабочая дверца также оснащена предохранительным выключателем для предотвращения несчастных случаев во время работы или технического обслуживания. Имеет большое смотровое окно, через которое оператору удобно контролировать работу машины.
