Основные особенности
Портальный сверлильный станок с ЧПУ для сверления, фрезерования, снятия фаски труб из углеродистой и нержавеющей стали, меди, алюминия.

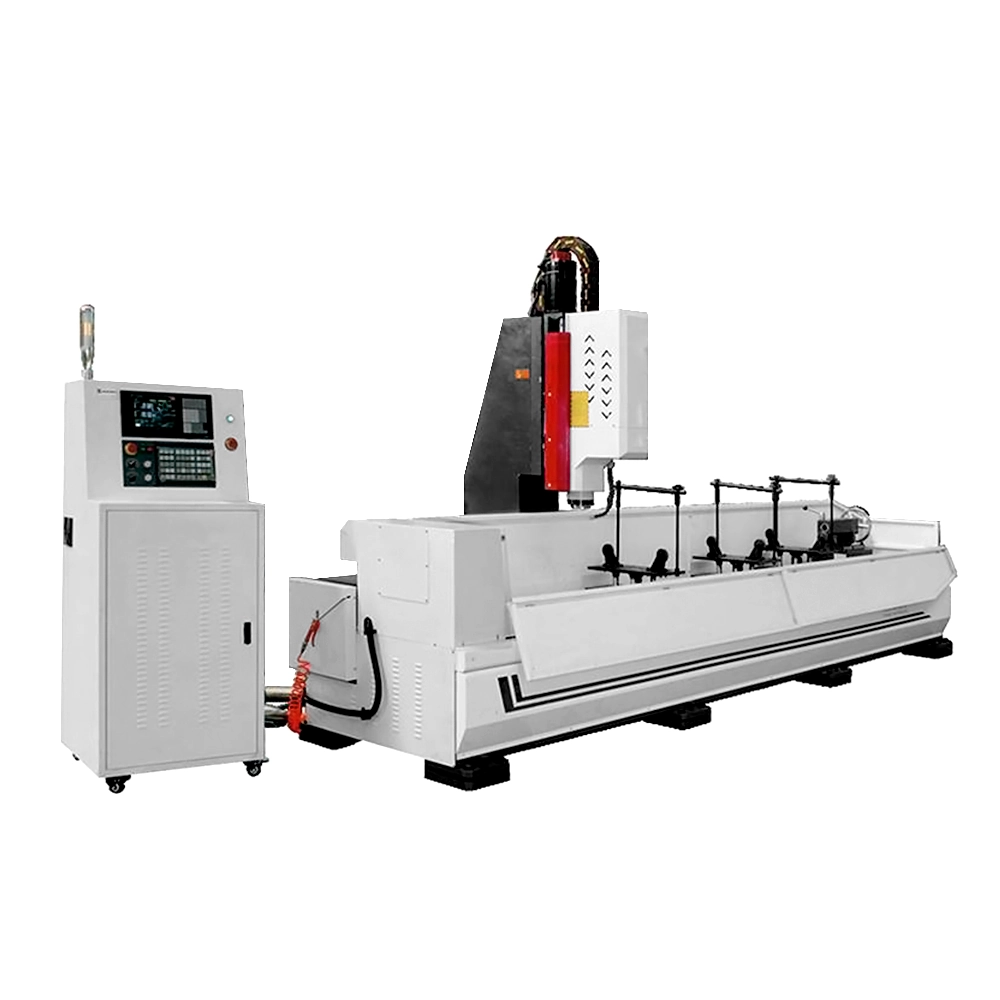

Сверлильный станок для обработки труб с ЧПУ
Портальный сверлильный станок с ЧПУ для сверления, фрезерования, снятия фаски труб из углеродистой и нержавеющей стали, меди, алюминия.
Спецификация
| Обработка | |
| Диаметр обрабатываемой трубы/прутка | 100-500 мм |
| Длина обрабатываемой трубы/прутка | 2000 мм |
| Параметры шпинделя | |
| Кол-во сверлильных силовых головок | 1 шт. |
| Конус шпинделя | BT40 |
| Диаметр сверления | 2-26 мм |
| Скорость вращения шпинделя | 30~3000 об/мин |
| Мощность двигателя шпинделя | 15 кВт |
| Расстояние от торца шпинделя до центра патрона | 60-360 мм |
| Ось Y | |
| Макс. продольное перемещение по оси Y | 100-500 мм |
| Скорость перемещения | 0~9 м/мин |
| Мощность серводвигателя по оси Y | 2,4 кВт |
| Режим привода | Движение по линейным направляющим через ШВП, приводимую в действие сервоприводом переменного тока |
| Ось X | |
| Макс. поперечное перемещение по оси X | 2000 мм |
| Скорость перемещения | 0~9 м/мин |
| Мощность серводвигателя по оси X | 2,4 кВт |
| Режим привода | Движение по линейным направляющим через ШВП, приводимую в действие сервоприводом переменного тока |
| Ось Z | |
| Макс. вертикальное перемещение по оси Z | 250 мм |
| Скорость перемещения | 0~8 м/мин |
| Мощность серводвигателя по оси Z | 1×2,4 кВт |
| Точность | |
| Точность позиционирования по осям X/Y/Z | ±0,05/300 мм |
| Точность повторного позиционирования по осям X/Y/Z | ±0,025/300 мм |
| Прочее | |
| Габариты станка (Д×Ш×В) | 3200×1250×1800 мм |
| Вес станка | 3,5 т |
